Záznam naplnění sila v reálném čase díky technologii Sensor-to-Cloud

Inteligentní systém detekce hladiny Adfil od společnosti Turck, který optimalizuje zásobování a zároveň výrobu, ukazuje, že řešení typu senzor-2-cloud nemusí být drahá a složitá.

V mnoha výrobních závodech je správné zásobování materiály rozhodující pro zajištění optimálních výrobních procesů. To je i případ belgické společnosti Adfil, specialisty na plasty, pro kterou společnost Turck Multiprox implementovala chytré řešení senzor-2-cloud, které umožňuje zásobování a výrobě kdykoli získat přístup k údajům o stavu zásob v reálném čase. Díky tomu je vždy k dispozici správné množství surovin.

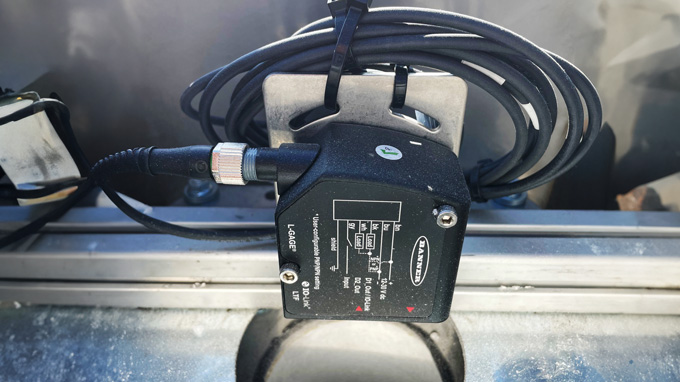

Laserový senzor LTF12 má dosah až 12 m s rozlišením 0,3 až 3 mm.

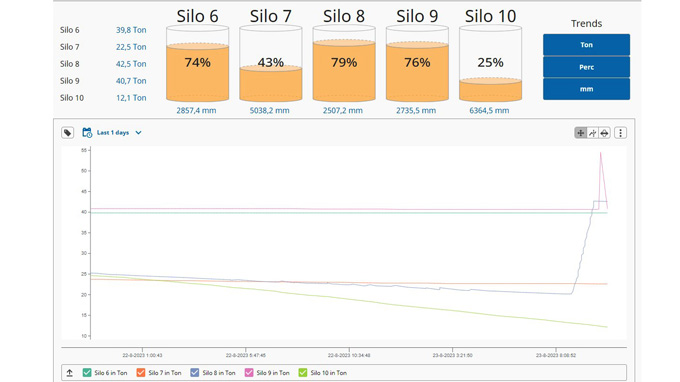

Hladiny v silech se zobrazují z cloudu na monitoru v reálném čase.

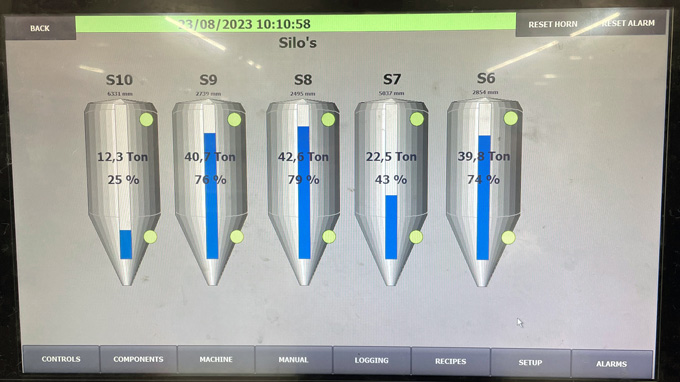

Nákupní oddělení si může kdykoli prohlédnout stavy v systému Scada a včas objednat.
''S řešením od společnosti Turck Multiprox jsme velmi spokojeni.'' Guy De Vuyst, Adfil

S více než třicetiletými zkušenostmi je Adfil osvědčeným specialistou na vývoj a výrobu syntetických vláken pro vyztužování betonu. Společnost se sídlem v belgickém Zele vyrábí syntetická vlákna v různých variantách pro hotové směsi, prefabrikáty nebo stříkaný beton. Specialisté společnosti Adfil v projekční kanceláři určují přesné množství vláken pro konkrétní beton, který se používá v široké škále aplikací, od betonových podlah a dlažeb, obložení tunelů až po betonové prefabrikáty pro stěny nebo ploty.

Snížení ekologické stopy

Volba synteticky vyztuženého betonu je také dobrým krokem z hlediska udržitelnosti a snížení uhlíkové stopy. Nezávislé studie dokazují, že použitím těchto vláken lze ušetřit 90 % uhlíku ve výztuži. Kromě toho, že není potřeba žádná ocel, má na uhlíkovou stopu pozitivní vliv i výrazné snížení pohybu vozidel - tím, že odpadá nutnost přepravy ocelových sítí.

Při menších nákladech se tak s velkou pravděpodobností stávalo, že hladina některých granulátů nebyla měřena dostatečně často a hrozilo zastavení výroby z důvodu nedostatku surovin. Neexistovalo žádné kontinuální měření hladiny. Z tohoto důvodu se Guy De Vuyst, inženýr údržby ve společnosti Adfil, rozhodl pro automatizaci. Hledání přesných a levných senzorů bylo zpočátku náročné. Speciální řešení sice byla k dispozici, ale byla dražší než plánovaný rozpočet.

Kontinuální měření hladiny pomocí laserových senzorů

Ne tak s řešením od společnosti Turck Multiprox. Belgická dceřiná společnost Turck mohla nabídnout řešení, které bylo atraktivní nejen z hlediska ceny: laserový senzor LTF12 od partnera společnosti Turck, společnosti Banner Engineering. Tento laserový senzor s výstupem IO-Link má dosah až 12 m s rozlišením 0,3 až 3 mm. Měření senzoru zůstává přesné a spolehlivé po dlouhou dobu. Na rozdíl od jiných senzorů jsou čočky senzoru LTF12 pro tuto aplikaci ideální, protože k zajištění správného měření nevyžadují vysokotlaké čištění.

Skutečnou přidanou hodnotou nabídky společnosti Turck Multiprox však byla skutečnost, že vyvinula flexibilní kompletní řešení. Poskytli tedy nejen podporu při výběru nejvhodnějšího hardwaru, ale také při konfiguraci komponent a programování některých částí kódu. Senzory IO-Link byly připojeny k zařízení FEN20-4IOL společnosti Turck, které je jedním z nejkompaktnějších masterů IO-Link na trhu. Tato multiprotokolová I/O stanice se čtyřmi kanály IO-Link master nabízí také optimální flexibilitu, protože ji lze použít jako EtherNet/IP slave, Modbus TCP slave a c slave. IO-Link mastery jsou připojeny k PLC Siemens prostřednictvím sítě Profinet. Odtud jsou data vizualizována lokálně na HMI v prostředí WinCC. Data jsou rovněž předávána do systému SCADA Ignition prostřednictvím OPC UA.

Sensor-2-cloud solution supports procurement

It was also important for Adfil's purchasing department to be able to act quickly and correctly based on the measurement data, even if they were not on site. Deliveries to the production plant that are too fast can lead to overfilling in one of the silos. Too slow a supply may lead to material shortage and even a production stoppage in the worst case. For this, Turck Multiprox has developed a cloud solution that gives both the coworkers in the purchasing department as well as those in production an overview of the correct level of each silo at any time.

The Turck TX700 dual-core IoT gateway with the Codesys V3 controller is used here to read the IO-Link islands simultaneously via Modbus/TCP. The TX700 is a genuine 'Swiss Army knife' piece of equipment that offers a host of communication, visualization and programming options. The device is future-proof and fits perfectly in the Industry 4.0 strategy of modern companies.

Conclusion

As the example shows, even the digitalization of a relatively simple task can bring enormous gains in efficiency. With this clearly manageable and attractively priced IIoT application, Adfil now benefits from measurement data that can be accessed continuously from anywhere, thus enabling optimized procurement and production processes. As Guy De Vuyst also confirms: “We are very pleased with the solution from Turck Multiprox. This very reasonably priced solution allows our coworkers in purchasing and production to monitor the granulate levels in our silos so that supply is always exactly matched to our needs.”
