Měření polohy pomocí RFID a rotačního snímače

Dodavatel zábavních parků Wiegand bude měřit polohu dvěma způsoby: se systémem sestávajícím z rotačních snímačů a čtecích / zapisovacích hlav RFID od společnosti Turck, připojených k bezpečnostnímu kontroléru Hima

Wiegand, dodavatel zábavního parku se sídlem v Hesensku, dříve používal ve svých Wie-Flyer a bobových dráhách rotační snímače, které nabízely jen omezený výkon v náročných venkovních prostředích. Po ukončení výroby těchto snímačů, Wiegand a jeho integrátor ARI-contact přišli na trvale robustní řešení založené na produktech Hima a Turck. Rotační snímače Turck, RFID tagy a čtecí / zapisovací hlavy v budoucnu zajistí bezpečný pohyb pro tyto jízdní dráhy. Díky kombinaci inkrementálního snímání a snímání polohy RFID systém spolehlivě zabraňuje kolizím. Řídící systém kooperačního partnera Hima byl zde přizpůsoben zejména použitým modulům.

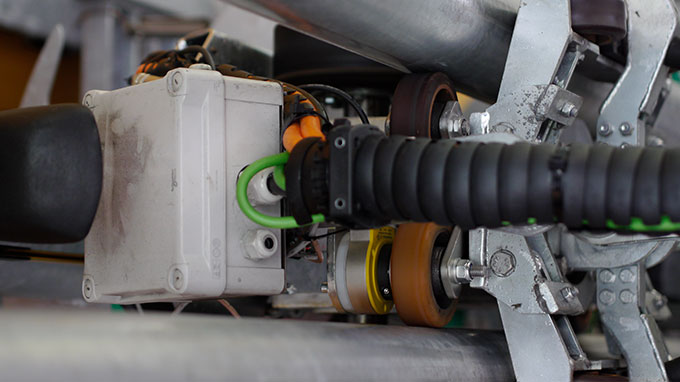

Rotační snímač QR24 je umístěn na kole jezdícím po kolejnici, odkud vysílá impulzy do PLC

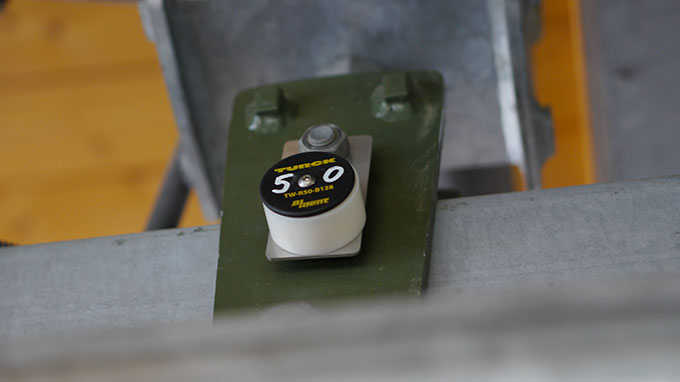

Trať Wie-Flyeru v Brotterode je vybavena RFID tagy
Nové řešení od společností Turck a Hima zapůsobilo na manažera konstrukce Olivera Grothkoppa

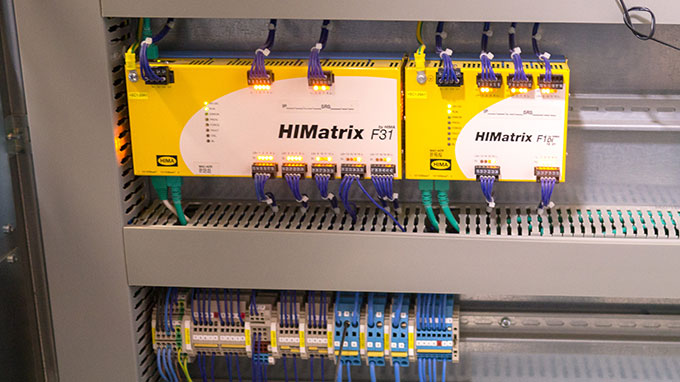

HIMatrix v řídícím rozvaděči koordinuje ostatní PLC ve vozítkách

Společnost se sídlem v Hesensku, Josef Wiegand GmbH & Co. KG, patentovala letní sáňkařské dráhy, a tak se stala v tomto odvětví lídrem na světovém trhu. Wiegand nyní představil několik technických inovací do svých létajících jízd, tzv. Wie-Flyers a na svých bobových drahách.

Jeden řídící systém, více možností

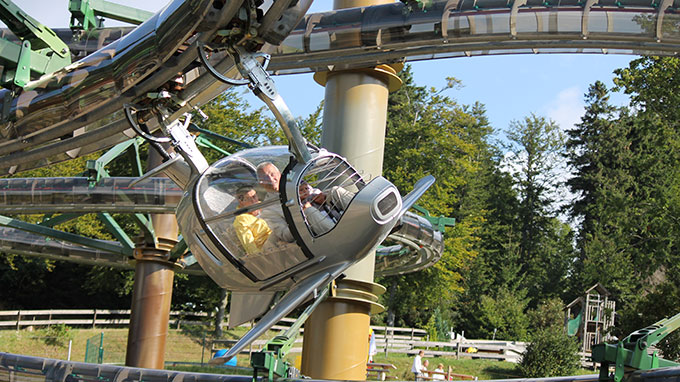

Wie-Flyer je zavěšené dvoumístné gondolové vozidlo, ve kterém mohou jezdci ovládat rychlost podle potřeby. Energie pro pohyb gondol je dodávána prostřednictvím systému integrovaného do kolejnic. Systém automatického řízení vzdálenosti zabraňuje kolizím. Tímto systémem se měří pozice jednotlivých gondol a umožňuje jim komunikovat mezi sebou. Následující gondola vždy zná umístění gondoly vpředu.

Bobové motokáry jsou elektricky poháněné vozítka, které jezdí ve žlabech z nerezové oceli. Vzhledem k tomu, že motokáry mají stejné ovládací prvky jako Wie-Flyers, používají se stejné funkce pro zabránění kolizi.

V předchozím řešení Wiegand používal optické rotační snímače ve svých Wie-Flyers a bobových motokárách v kombinaci s bezpečnostním kontrolérem Hima. Když výrobce rotačních snímačů ukončil jejich výrobu, Wiegand hledal vhodnou náhradu. Navíc předchozí řešení bylo velmi citlivé na chyby a často se vyskytovaly mechanické problémy.

Hima a Turck nabízejí řešení

Wiegand, Hima a její integrátor ARI-contact pak začali hledat alternativní řešení. Výrobce regulátoru našel řešení u společnosti Turck. Hima znal požadavky, které musel systém pro snímání polohy a bezpečnostní systém splňovat díky předchozí spolupráci. Systém musel na základě této informace určit polohu jednotlivých gondol a regulovat nebo omezit jejich rychlost. I při vysokých rychlostech muselo být zaručeno snímání polohy zabezpečené proti selhání. Kromě snímání polohy pomocí rotačního snímače bylo také použito RFID.

Intenzivní vývojový proces

Řešení pro snímání polohy pomocí RFID a rotačního snímače umožňuje řídícímu systému na palubě gondoly nebo motokáry koordinovat rychlost. Turck vyvinul firmware speciálně pro své RFID čtecí / zapisovací hlavy. Společnost Hima k tomu poskytla funkční blok, který byl speciálně navržen pro systém RFID společnosti Turck.
