Decentralizované UHF RFID řešení

Pro efektivní a transparentní toky zboží používá čínská energetická a chemická společnost systém Turck RFID - s čtecími / zapisovacími hlavami UHF a kompaktními rozhraními TBEN-S

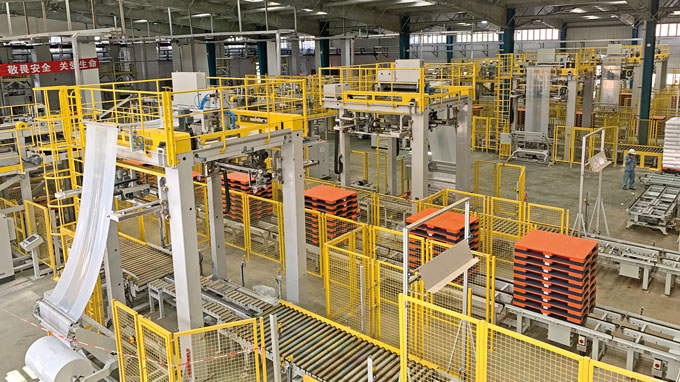

Systémový integrátor New Trend International Logistics Technology Co., Ltd. digitalizoval centrum distribuce zboží čínské energetické a chemické společnosti pomocí technologie RFID. Čtecí / zapisovací hlavy Turck TN-Q120 a TN-Q175 UHF přenášejí informace o materiálu přepravních palet, zatímco rozhraní RFID TBEN-S umožňují rychlý přenos dat do systému ERP. Tímto způsobem mohou uživatelé těžit z přesné a rychlé kontroly zásob.

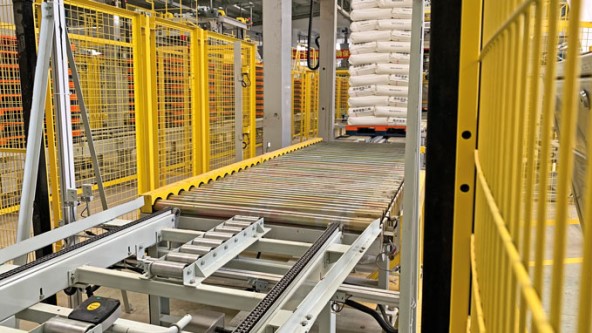

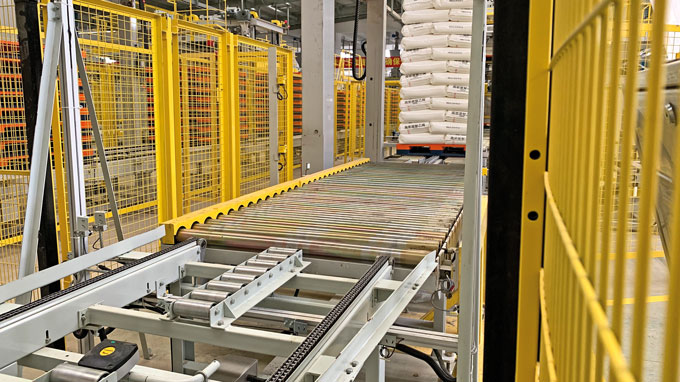

  • Efficient: Read/write heads (bottom left) transfer material data via UHF-RFID to the transport pallets

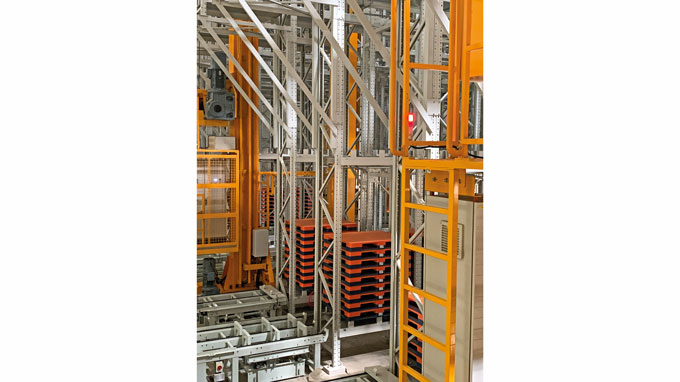

  • The TN-Q175 RFID reader is used where up to nine stacked empty pallets are read simultaneously

  • Han Qingyun: ''The interface is powerful enough to transfer data from the RFID readers to the PLC quickly''

Kontrola inventáře v centru pozornosti
Provozovatel petrochemických závodů dříve používal kombinaci standardizovaných manuálních kroků a poloautomatickou správu počítače ve skladu. To nevytvořilo požadovanou efektivitu logistiky ani neminimalizovalo chybové kvóty. Bylo zapotřebí příliš velkého počtu pracovních kroků, jen aby bylo možné umístit nebo najít materiál nebo uspořádat úrovně zásob u mírně se měnících druhů zboží. S ohledem na zvýšenou poptávku po kvalitě logistických služeb bylo obzvláště nutné zajistit správnou kontrolu nákupu a zásob.

Více informací v reálném čase s UHF RFID
Kdy se materiál dostal nebo opustil sklad a kolik? O jaké položky šlo? Kde jsou produkty uloženy? Systém ERP musí tyto informace zviditelnit v reálném čase a poskytnout je na vyžádání na přepravovaném materiálu. Čínský systémový integrátor se proto rozhodl pro přenos dat pomocí UHF-RFID. Stručně řečeno: čtecí / zapisovací hlavy používají vysokofrekvenční signál k zápisu nebo čtení konkrétního množství informací k pasivním RFID tagům nebo z nich a k přenosu do sítě IT prostřednictvím rozhraní. Díky technologii UHF probíhá výměna mezi čtečkou a tagem na několik metrů. Informace jsou také zachyceny, když objekty procházejí vysokou rychlostí.

Čtecí / zapisovací hlava spojuje data materiálu s paletou
Chemická společnost přepravuje zboží na vratných paletách. RFID štítek, který je opatřen jedinečným ID, je vložen do každé přepravní palety, aby bylo možné úzce propojit data s dopravovaným materiálem nebo výrobkem. Tato značka je napsána poprvé v oblasti balení. Právě zde čtecí / zapisovací hlava Turck TN-Q120 „ožení“ konkrétní informace o materiálu s paletou, než se dostane do střediska zboží. Přenos čtečky UHF ve tvaru krychle vyhovuje normě ISO 18000-6C a díky svému krytí IP67 může v případě potřeby fungovat v drsném prostředí s teplotami mezi -20 a +50 ° C.

Další čtečky RFID typu TN-Q120 jsou instalovány ve skladu podél automatizované dopravní linky. Zaznamenávají příchozí a odchozí pohyby zboží a také registrují přesnou polohu palet. Čtecí / zapisovací hlava TN-Q175 se používá na jiných místech, kde je vyžadována obzvláště vysoká úroveň výkonu. Umožňují spolehlivé čtení devíti naskládaných prázdných palet.

Rozhraní IP67 pro přímou integraci RFID
Rozhraní Turck TBEN-S2-2RFID-4DXP RFID se používá mezi čtečkou RFID a IT sítí k rychlému přenosu informací ze čtecích / zapisovacích hlav do systému řízení výroby v ERP. Mimořádně robustní modul RFID (IP67 / IP69K) je určen pro montáž mimo rozvaděč a umožňuje připojení dvou čtecích / zapisovacích hlav UHF a současně čidel a akčních členů. „Rozhraní je snadno konfigurovatelné a dostatečně výkonné pro rychlý přenos dat ze čteček RFID do PLC, a to i při čtení více palet,“ říká Han Qingyun, elektronický inženýr společnosti New Trend International Logistics Technology Co., Ltd. Charakteristikou kompaktního modulu je jeho jednoduchá systémová integrace bez nutnosti programování nebo funkčních bloků. TBEN-S také „mluví“ třemi ethernetovými protokoly: Profinet, EtherNet / IP a Modbus TCP.

Závěr: Lepší využití skladu, větší bezpečnost
Údaje o příchozím a odchozím zboží umožňují systému ERP průběžně synchronizovat úrovně zásob. Pro uživatele to představuje velkou úlevu, zejména proto, že mají také přístup k informacím o dostupné kapacitě nebo poloze přepravních palet v reálném čase. Dále je možné optimální využití prostoru. Vědět, kde a které pohyby zboží probíhají, však také splňuje bezpečnostní požadavky chemického průmyslu. Vyšší účinnost má v konečném důsledku také vliv na náklady. Jinými slovy, pro správu skladu je zapotřebí mnohem méně manuálních provozních kroků a nákladů na materiál. Procesy identifikace pomocí RFID jsou automatizované, přepisovatelné štítky umožňují vícenásobné použití přepravních palet.
