Procesně bezpečná identifikace kapalin

Společnost Turck Vilant Systems se svojí stanicí pro ověřování zásilek v rámci konceptu společnosti Merck KGaA Darmstadt předvádí, že nádoby s tekutinami a kovovými předměty lze spolehlivě a rychle zaznamenat v operacích hromadného UHF-RFID čtení

Spolehlivá detekce několika RFID datových nosičů na paletě je výzvou, zejména pokud se jedná o různé předměty a kapaliny. Ve společnosti Merck KGaA Darmstadt počáteční testy ověření zásilek konvenčními RFID-UHF bránami ukázaly, že ne všechny látky lze číst s dostatečnou rychlostí a spolehlivostí. Odborníci na UHF-RFID ze společnosti Turck Vilant Systems se této výzvy chopili a byli schopni pomocí své stanice pro ověřování zásilek prokázat, že spolehlivě a rychle lze identifikovat i etanolové nádoby a náhodně orientované datové nosiče.

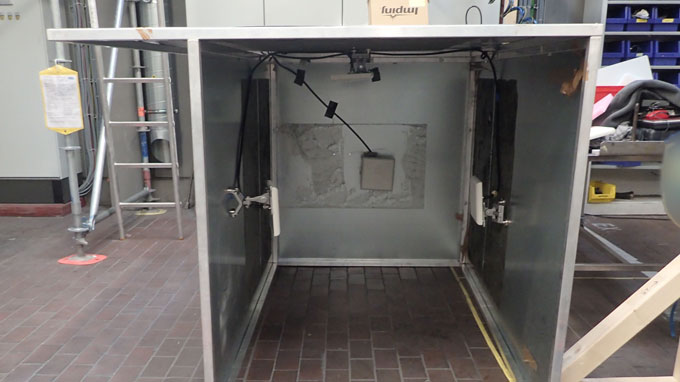

Very read-write capable: The shipment verification station in the proof of concept setup

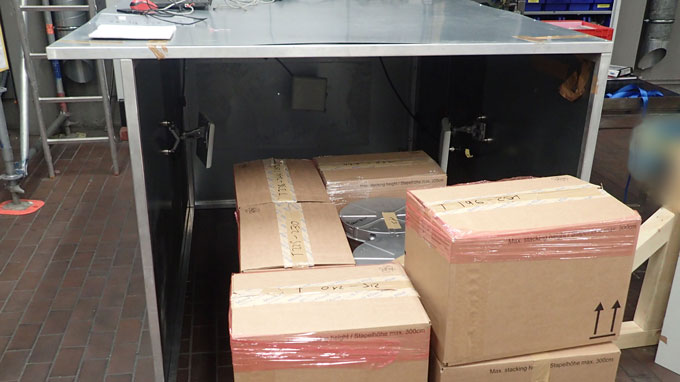

It detects mixed pallets with different containers and randomly aligned tags reliably and at enough speed

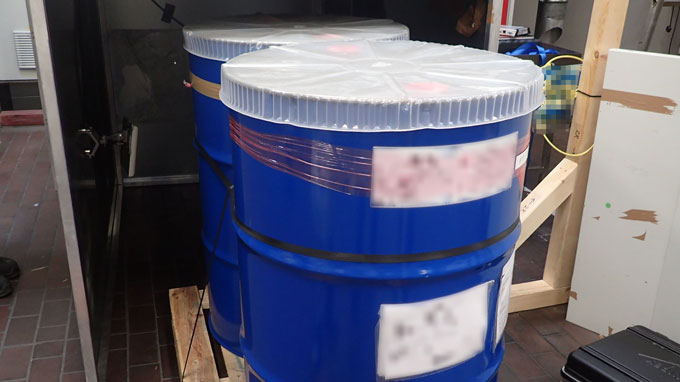

The on-metal tags use the drum itself as an extended antenna

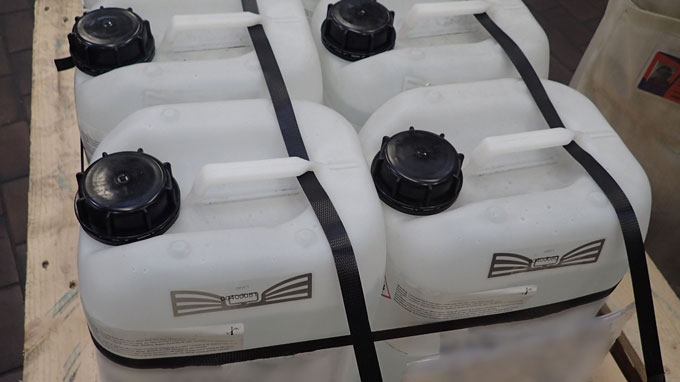

Polar liquids like ethanol are also reliably detected if the tag is positioned correctly

V rámci digitalizace vlastních procesů byla v Darmstadtu položena otázka, do jaké míry lze automatizovat zaznamenávání a ověřování dodávek. Yanick Luca Kleppinger zkoumal ve své závěrečné diplomové práci vliv různých rozpouštědel na hromadnou detekci pomocí technologie UHF-RFID. V rámci této studie Kleppinger také provedl důkaz koncepce s ohledem na otázku, jak dobře lze pomocí technologie UHF-RFID identifikovat různé chemikálie a nádoby. V testovacím zařízení této studie proveditelnosti otestoval technologii na příkladech sedmi palet, které obsahovaly různé kontejnery a látky.

Testy s konvenční RFID bránou byly slibné. Detekce etanolových palet však ukázala rozdíly oproti paletám s jinými rozpouštědly. Zejména nebylo možné spolehlivě detekovat datové nosiče připevněné uvnitř nádob na etanol. Smíšená paleta také představovala problémy pro konvenční RFID bránu.

Stanice pro ověření zásilky využívá odraz vln na kovových stěnách

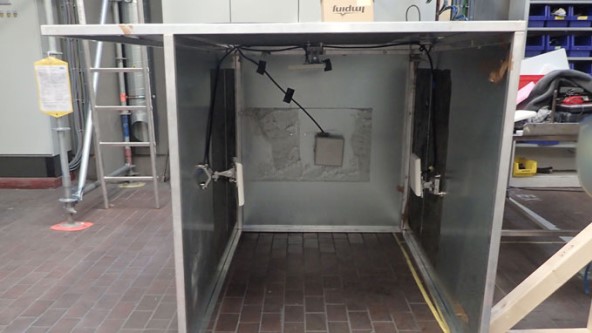

Řešení přineslo zapojení specialistů na integraci RFID Turck Vilant Systems (TVS). Kromě vlastního RFID middlewaru používá TVS pro danou aplikaci optimální hardware. „Detekci palet s kapalinami v bráně RFID nelze provést pomocí konvenčního nastavení brány,“ vzpomíná Robert Paulus, manažer rozvoje podnikání v TVS, který se prováděl ověření konceptu ve společnosti Merck KGaA Darmstadt. Datové nosiče upevněné uvnitř byly ze všech stran obklopeny tekutinami. Vzhledem k tomu, že etanol absorbuje vlny, vnitřní značky nejsou detekovány. "S naší verifikační stanicí pro zásilky (SVS) jsme v těchto druzích aplikací dosáhli dobrých výsledků," říká Paulus. SVS je kovová skříň, na které jsou tři stěny a strop vybaveny čtecími a zapisovacími hlavami UHF. Paleta s předměty, které mají být identifikovány, se vloží volnou stěnou.

Polarita je pro čitelnost kritická
Test s prvními třemi paletami ukázal, že tři rozpouštědla měla odlišnou reakci na ultravysokofrekvenční vlny. Zatímco detekce 120 tagů na paletě obsahující lahve s etanolem trvala 30 sekund, lahve s jinými rozpouštědly bylo možné přečíst za dvě sekundy. Štítky na lahvích byly čteny prakticky stejnou rychlostí jako štítky na kartonech, takže rozdíl musel být ve vlastnostech rozpouštědla. Dosavadní literatura zmíňovala pouze to, že kapaliny tlumí elektromagnetické vlny. Tyto tři kapaliny měly podobné viskozity, ale významně se lišily svými tlumicími vlastnostmi. Kleppinger hledal jinou molekulární vlastnost, která odlišovala tři rozpouštědla. Výsledkem jeho studie byla polarita materiálů, která byla kritickým faktorem. Pokud lze toto zjištění potvrdit dalšími testy, bude to v budoucnu představovat novou úroveň výzkumu vlivu kapalin na čitelnost pomocí UHF-RFID.

Úspěšné ověření konceptu
S čtecím zařízením, jako je stanice pro ověřování zásilek, by testované palety mohly být spolehlivě použity se všemi materiály ve společnosti Merck KGaA Darmstadt a ve velmi dobrých až přijatelných dobách čtení. I při použití nejproblematičtější látky - etanolu - byly operace hromadné detekce s dobou čtení do 30 sekund působivé. Při použití správných datových nosičů pro montáž na kov, nepředstavují problém ani kovové nádoby.
