Kontrola připojení hadic pomocí RFID

B. Společnost Braun Medical AG zaručuje spolehlivé procesy míchání a plnění díky bezporuchovému ověřování hadicových spojů v zóně ATEX 2 - s řešením RFID od společnosti Turck

Společnost B. Braun Medical AG vyrábí ve svém závodě ve švýcarském Sempachu zdravotnické dezinfekční a hygienické prostředky a léky pro léčbu chronických ran. To vyžaduje použití vysoce přesných a spolehlivých procesů míchání a plnění. Aby byly splněny přísné požadavky na bezpečnost a kvalitu, ověřuje správné připojení hadic v zóně ATEX 2 systém RFID využívající I/O moduly Turck TBEN. Za tímto účelem jsou ve spojovacích kolech hadicových přípojek umístěny tři RFID tagy. Řešení společnosti Turck zaujalo schválením ATEX, vysokým stupněm ochrany a multiprotokolem Ethernet.

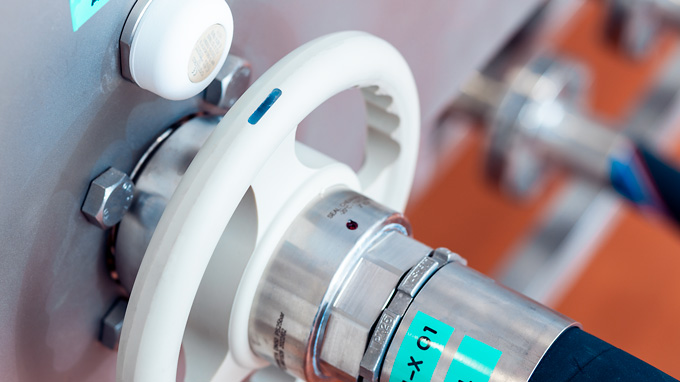

V každém spojovacím kole jsou zabudovány tři RFID tagy, takže je lze vždy spolehlivě přečíst.

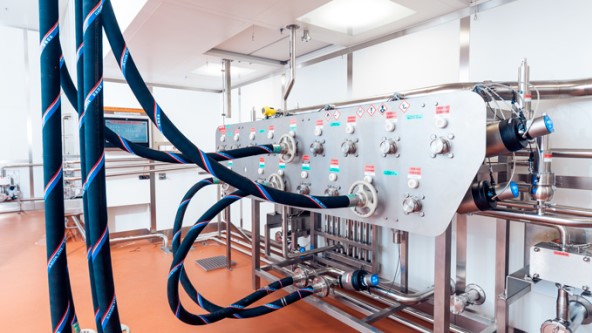

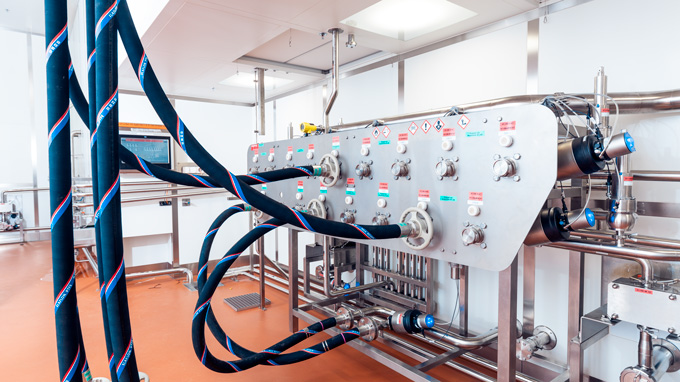

Jakmile je hadice připojena, RFID systém ověří připojení.

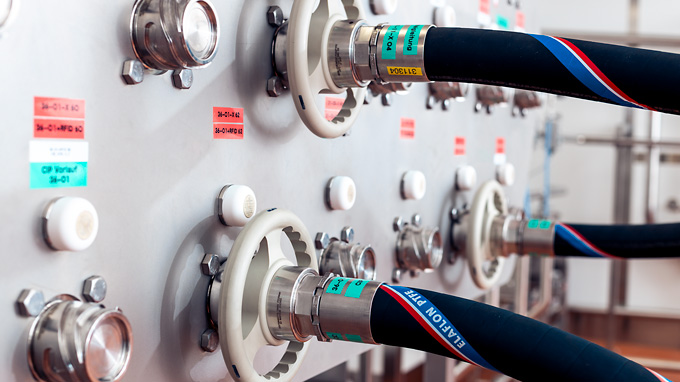

Systém Turck BL ident spolehlivě zabraňuje nesprávnému spojení a zajišťuje tak stálou kvalitu výrobků.

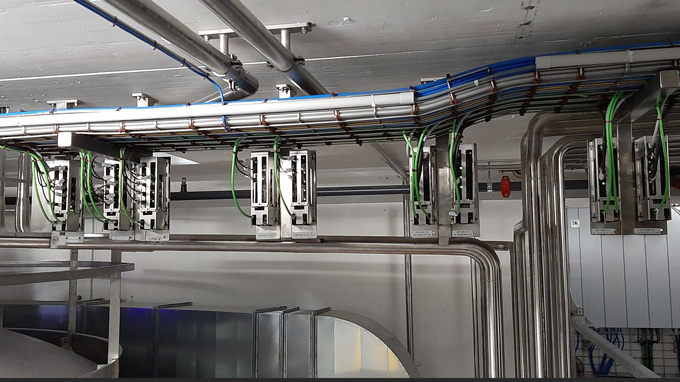

Moduly TBEN jsou instalovány pod kabelovými žlaby v ochranných pouzdrech ATEX, aby se ušetřilo místo.
Thomas Mühlebach, vedoucí údržby a technologie v závodě Sempach, B.Braun

Výrobní závod společnosti B. Braun Medical AG v Sempachu ve švýcarském kantonu Lucern se specializuje na výrobu lékařských dezinfekčních prostředků, hygienických výrobků a léků na léčbu chronických ran. Probíhají zde složité procesy míchání a plnění, při nichž se v nádržích míchají různé chemické suroviny a poté se plní. Společnost právě zdvojnásobuje svou výrobní kapacitu v důsledku prudkého nárůstu poptávky.

Identifikace zaručuje bezpečnost

Základní proces nových systémů v podstatě zahrnuje podávání různých chemických surovin z navažovacích nádob do míchacích nádrží a přenášení hotových výrobků na plnicí linku. Uzly systému jsou dvě spojovací stanice, z nichž jedna je umístěna v podávací stanici a druhá na rozhraní s plnicí linkou.

Během procesu je třeba hadice třikrát až čtyřikrát přemístit na jednu dávku. Aby se předešlo záměnám s katastrofálními následky, jsou hadicové stanice integrovány do systému RFID, který monitoruje celý systém. Pro každé připojení musí jeden RFID tag na straně hadice komunikovat s příslušnou čtecí/zapisovací RFID hlavou. Výstup se otevře pouze tehdy, když systém identifikuje správné médium.

Spojovací kolo s možností komunikace

Společnost Bachofen použila k integraci a řízení spojovacího řešení systém BL ident RFID společnosti Turck s blokovými moduly TBEN I/O s krytím IP67/IP69K. Díky speciálnímu ochrannému pouzdru jsou tyto moduly schváleny i pro použití v zóně ATEX 2, což se u ethernetových I/O modulů stává jen zřídka. Použité čtecí/zapisovací hlavy lze použít i v zóně 2, TN-R42TC-EX dokonce v zóně 1. Díky multiprotokolovým schopnostem modulů TBEN společnosti Turck je lze použít v jakékoli průmyslové síti Ethernet se sítěmi Profinet, Ethernet/IP nebo Modbus TCP.

Přesnost a snadná manipulace

Tři RFID tagy v každém spojovacím kole zajišťují jejich rychlé a spolehlivé čtení. Použité tagy IN TAG 200 jsou speciálně navrženy pro použití v prostředí s nebezpečím výbuchu. Použitá čtecí/zapisovací hlava TN-EM30WD-H1147-EX je rovněž schválena pro prostředí s nebezpečím výbuchu až do zóny 2 ATEX. Její pouzdro z nerezové oceli a polymeru s tekutými krystaly splňuje stupeň krytí IP69K a odolává i nejnáročnějším čisticím procesům.

Hadicové spojky a RFID ověřování

Jakmile je hadice připojena, čtecí/zapisovací hlava přečte informace ze štítků RFID ve spojovacím kolečku. Zaznamenané údaje se okamžitě porovnají s informacemi o nádrži. Pokud je zjištěna vadná spojka, systém zablokuje průtok.

Optimalizovaná výrobní spolehlivost a reprodukovatelná kvalita

Modul také umožňuje zapsat na RFID tagy konkrétní údaje o dokončených procesech a použitých materiálech. Na RFID tag lze například uložit údaj o posledním čištění hadice. Pokud je tato doba překročena, systém automaticky zastaví tok materiálu, aby byla zajištěna sterilita a kvalita výrobního procesu.
