Automatizace a řízení plnicích stanic vodíku

Zařízení společnosti Turck zajišťují spolehlivou izolaci Ex signálů v první portugalské vodíkové čerpací stanici a bezpečnostní řídicí jednotka společnosti Banner zajišťuje bezpečnost celého systému.

Společnost PRF Hydrogen Solutions realizovala první vodíkovou čerpací stanici pro doplňování paliva do autobusů s pohonem na H2 pro portugalskou obec Cascais v rekordním čase - navzdory obtížným podmínkám způsobeným problémy v dodavatelském řetězci v důsledku pandemie. Systém má modulární konstrukci, a proto jej lze v případě potřeby kdykoli přesunout. Společnost Bresimar Automação, zástupce společnosti Turck v Portugalsku, podpořila společnost PRF vhodnou technologií pro bezpečné zpracování Ex signálů a bezpečnostními řídicími jednotkami od společnosti Banner Engineering, které zajišťují bezpečnost systému plnicí stanice H2.

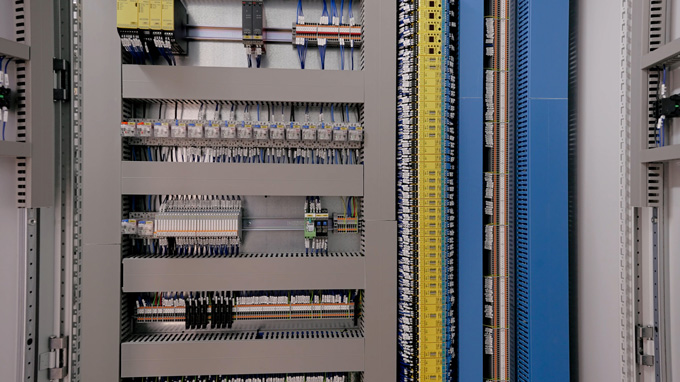

V řídicích skříních je umístěna řídicí a komunikační technologie vodíkové čerpací stanice.
Technologie rozhraní izoluje Ex signály, zesiluje je a dodává připojeným zařízením napětí.

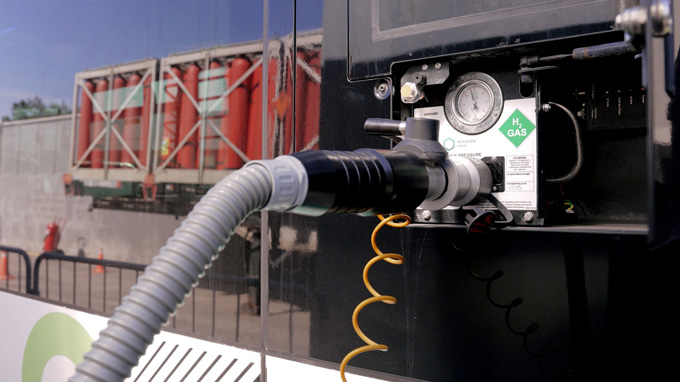

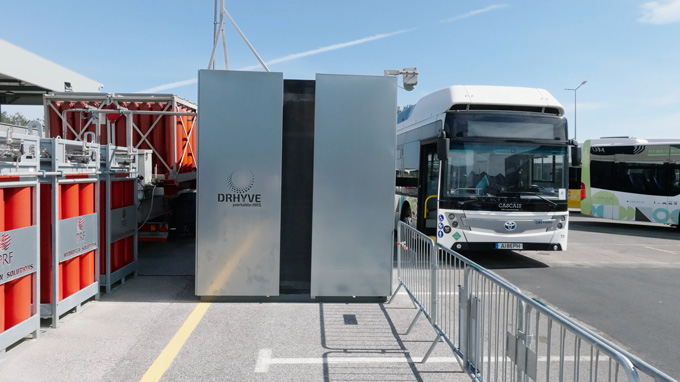

První vodíkovou čerpací stanici v Portugalsku vybudovala obec Cascais.

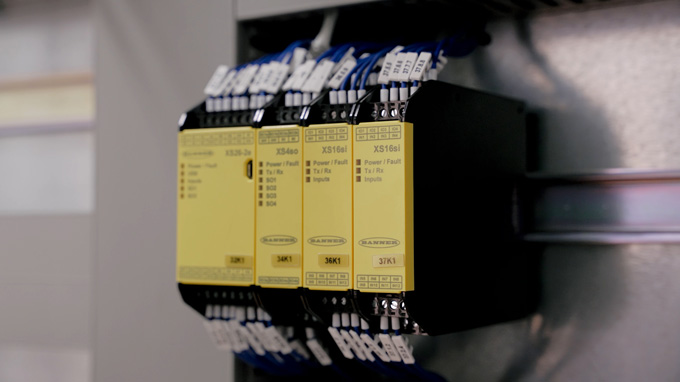

Bezpečnostní řídicí jednotky Banner SC26 zpracovávají všechny bezpečnostní signály.
Hugo Antunes, PRF

První vodíkovou čerpací stanici v Portugalsku provozuje obec Cascais v lisabonském regionu, kde tankuje vodíkové autobusy. Tento závazek není náhodný, protože dva z největších výrobců autobusů na vodíkový pohon, CaetanoBus a Toyota, vyrábějí své vodíkové autobusy v Portugalsku.

Automatizace a řízení vodíkových čerpacích stanic je podstatně složitější a náročnější než u běžných čerpacích stanic na benzin a naftu. Během tankování vozidla sdělují hodnoty tlaku, teploty a další údaje tankovacímu systému prostřednictvím infračerveného rozhraní, aby byl zajištěn hladký a bezpečný průběh tankování. V případě poruchy nebo mimořádné události je systém okamžitě uveden do bezpečného stavu.

Technologická podpora společností Bresimar a Turck

Zařízení společnosti Turck jsou zodpovědná za izolaci jiskrově bezpečných signálů a jejich předběžné zpracování. V plnicí stanici se například používají dvoukanálové izolační převodníky IM33-22Ex-HI a jednokanálové IM33-14EX-CDRI. Ty a další varianty zpracovávají signály teploty a tlaku a předávají je řídicí jednotce Siemens v plnicí stanici. Bezpečnostní řídicí jednotka XS26 od strategického partnera společnosti Turck, společnosti Banner Engineering, je zodpovědná za řízení všech procesů souvisejících s bezpečností.

Flexibilní díky modulární konstrukci

Vodíková plnicí stanice PRF je umístěna ve 20stopém kontejneru, a proto ji lze v případě potřeby přepravovat, stejně jako tři vysokotlaké moduly pro stlačování vodíku. „Tato modulární struktura nám umožnila pracovat flexibilně a efektivně,“ zdůrazňuje Hugo Antunes. „Systém jsme mohli dokončit včas, protože jsme již měli mnoho potřebných komponent na skladě.“

Úspěch a rozšíření

Úspěch této první čerpací stanice vedl obec Cascais k vypsání výběrového řízení na větší, trvale instalovanou vodíkovou čerpací stanici, které společnost PRF rovněž vyhrála. Nová stanice bude zahrnovat čtyři kompresory a místní výrobu vodíku elektrolýzou o výkonu jednoho megawattu. „Tato stanice bude jednou z největších v Evropě a bude dodávat zcela ekologický vodík, pokud bude energie pocházet z obnovitelných zdrojů,“ vysvětluje vedoucí projektu.

Závěr

Projekt ukazuje, jak lze díky prozíravému plánování, modulární výstavbě a využití spolehlivých technologických partnerů, jako jsou společnosti Bresimar a Turck, vytvořit inovativní a udržitelné infrastruktury, které významně přispějí k udržitelné mobilitě v Evropě. „Jsme velmi hrdí na to, čeho jsme dosáhli, a s napětím očekáváme nadcházející projekty,“ shrnuje projektový manažer Hugo Antunes. „Díky spolupráci se společnostmi Bresimar a Turck jsme byli schopni zajistit, aby naše systémy nejen bezpečně a efektivně fungovaly, ale byly také odolné vůči budoucnosti.“

„Díky spolupráci se společnostmi Bresimar a Turck jsme byli schopni zajistit, aby naše systémy nejen bezpečně a efektivně fungovaly, ale byly také odolné vůči budoucnosti.“
Hugo Antunes, PRF
