BL20 Codesys Gateway řídí stroj na zpracování obrazu

Systémy zpracování obrazu PALC od ISW používají programovatelnou Codesys bránu BL20 společnosti Turck pro kontrolu 2D kódů a prostého textu

Pokročilé systémy zpracování obrazu vyrobené německou společností Industrielle Sensorsysteme Wichmann GmbH (ISW) se používají ve všech průmyslových odvětvích. Ve strojích řady PALC zpracovává brána BL20 programovatelná v Codesysu od společnosti Turck signály různých senzorů a zařízení, pracuje jako PLC a koordinuje funkce subsystémů. Jednoduché programování a optimální rozměry pro tuto aplikaci byly některé z klíčových faktorů při výběru systému BL20.

  • „PLC je jádrem systému.“ Tobias Wichmann, ISW GmbH

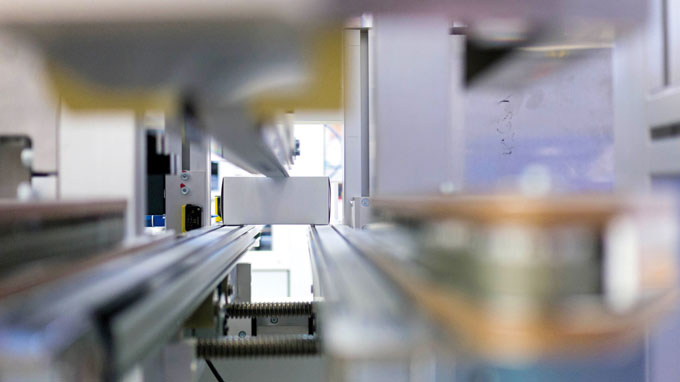

  • Kartóny se pohybují na dopravníkovém pásu kolem kamery, která kontroluje kvalitu tisku

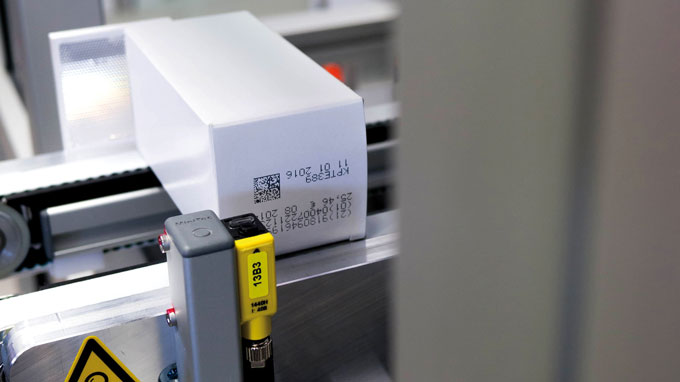

  • Tento fotoelektrický senzor v oblasti vyřazených kartónů jednotky PALC ...

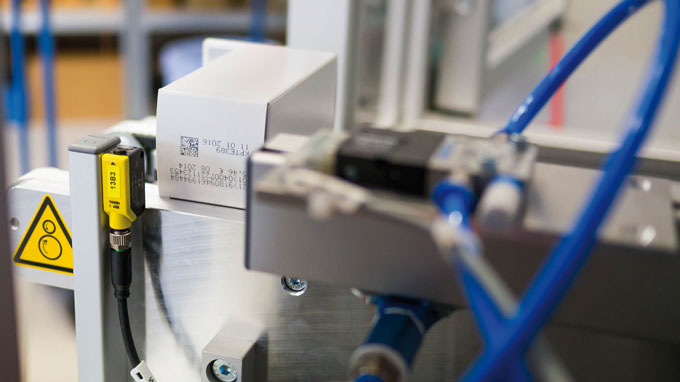

  • ... slouží k ověření vyřazení

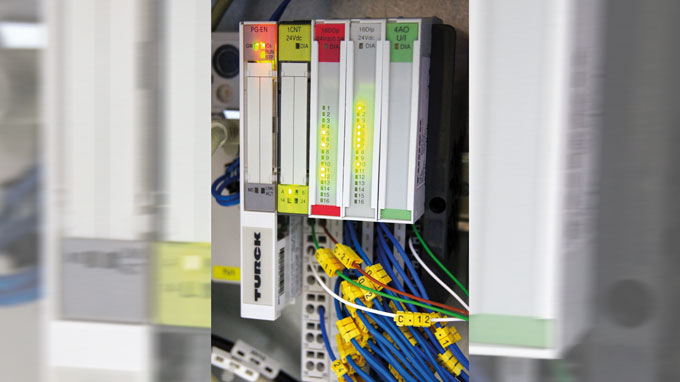

  • ISW naprogramovala řízení celého stroje PALC na bráně BL20 v prostředí Codesys

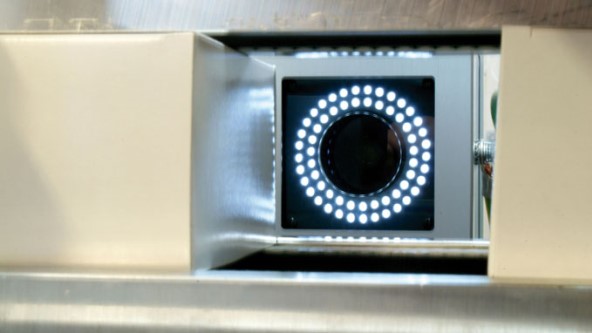

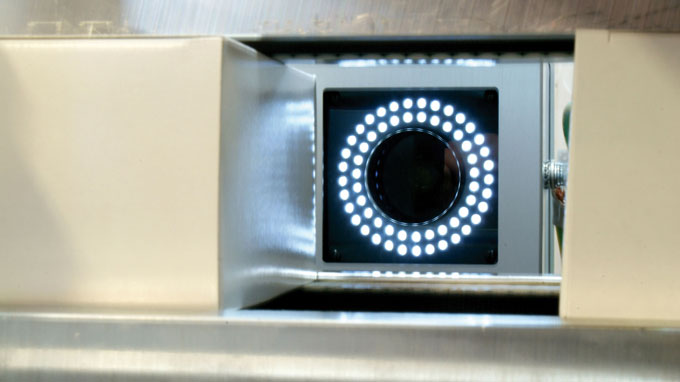

  • Kamera kontroluje kvalitu tisku

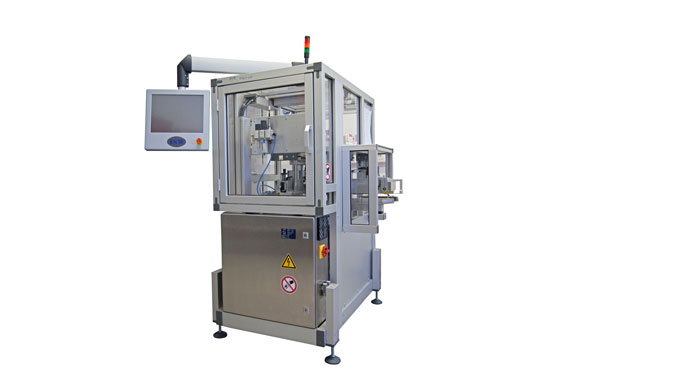

  • Jednotka PALC od Industrielle Sensorsysteme Wichmann GmbH (ISW)

  • „PLC je jádrem systému.“ Tobias Wichmann, ISW GmbH

  • Kartóny se pohybují na dopravníkovém pásu kolem kamery, která kontroluje kvalitu tisku

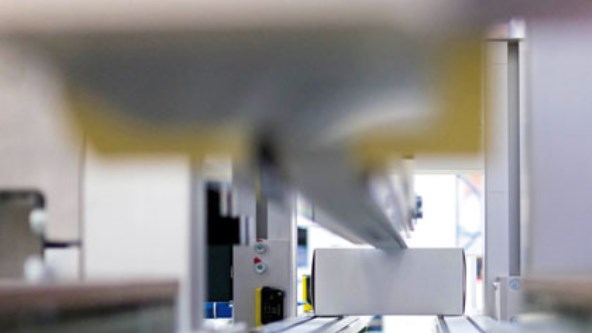

Kartóny se pohybují na dopravníkovém pásu kolem kamery, která kontroluje kvalitu tisku

1
2
« PrevNext »

Jednotka PALC (Package Aggregation Line Controller) se nejčastěji používá ve farmaceutickém sektoru. Ve své standardní aplikaci stroj označí složenou krabici s jedinečným sériovým číslem, údaji o konkrétním produktu a 2D kódem. Poté zkontroluje kvalitu tisku. To je nezbytné pro zajištění čitelnosti u koncového zákazníka (tj. v lékárně).

Jednotka PALC se skládá z dopravního pásu, který přiváží složené krabice ke kameře s osvětlovacím systémem. Fotoelektrický senzor na vstupu iniciuje spuštění procesu tisku a měření. To je kombinováno s dalším signálem z rotačního snímače u motoru, který spouští tiskárnu a kameru ve správný čas. Kamera kontroluje kvalitu tisku na základě naučených parametrů. Pokud se výsledek tisku shoduje s cílovými hodnotami, tryska stlačeného vzduchu fouká tuto složenou krabici z dopravního pásu do vyhazovacího žlabu. Další fotoelektrický senzor spouští trysku stlačeného vzduchu a fouká špatné krabice (NOK) z pásu do vyhazovacího žlabu.

Snadná manipulace

Oba fotoelektrické senzory jsou od Banner Engineering, partnera společnosti Turck pro optoelektronická řešení. Jednoduchost systému je také jeho silnou stránkou: „Systém jsme nemuseli učit ani dělat nic podobného. Fotoelektrický senzor je vybaven odrazkou a působí jako retroreflexní senzor. Žádné potlačení popředí nebo pozadí zde není nutné, “říká Tobias Wichmann. Snadnou manipulaci nabízí také snímač stlačeného vzduchu Turck ze série PK, který je umístěn v jednotce údržby trysky na stlačený vzduch a monitoruje přítomnost stlačeného vzduchu.

Codesys Gateway jako PLC

„PLC je jádrem systému,“ říká zástupce ISW Wichmann. V tomto případě je to programovatelná brána BL20 od společnosti Turck, která řídí úlohu ovládání. "Všechny signály se vedou do PLC a jsou zpracovány: signály IPC, senzory, spouštěcí signály, signály inspekce kamery a monitoru stlačeného vzduchu a další," pokračuje Wichmann. „Programovatelná brána BL20 od společnosti Turck má přesně ten správný rozměr pro tento úkol. Samozřejmě, že PLC hlavních výrobců by tento úkol zvládli, ale byly by zbytečně drahé a složité. Další výhodou byla skutečnost, že jsme již ve společnosti měli zkušenosti s Codesys a mohli jsme naše řešení rychle naprogramovat pomocí BL20. Výběr vhodného kontroléru pro PALC byl proto snadný. “Komunikace mezi průmyslovým PC a bránou je realizována prostřednictvím TCP / IP ethernetového spojení.
