Spolehlivé řešení čerpadla pro regulaci vody a ochranu ryb

Udržitelné řešení čerpadel chrání rybí populace v belgické přírodní rezervaci pomocí šetrné čerpací technologie - monitorované a řízené pomocí řešení Turck IO-Link včetně polní logické řídicí jednotky ARGEE

Pro ochranu rybí populace v přírodní rezervaci „De Blankaart“ vyvinula společnost Van Hooste BVBA, specialista na mechanizaci a vodohospodářská řešení, čerpadlo s přesným ovládáním a pomalým otáčecím mechanismem, které umožňuje bezpečný průchod ryb. Provozní parametry jsou zaznamenávány a zpracovávány prostřednictvím řešení IO-Link od společnosti Turck Multiprox. Blokové I/O moduly TBEN-L5-8IOL a programovací platforma ARGEE monitorují všechna data ze senzorů v reálném čase a zajišťují flexibilní přizpůsobení.

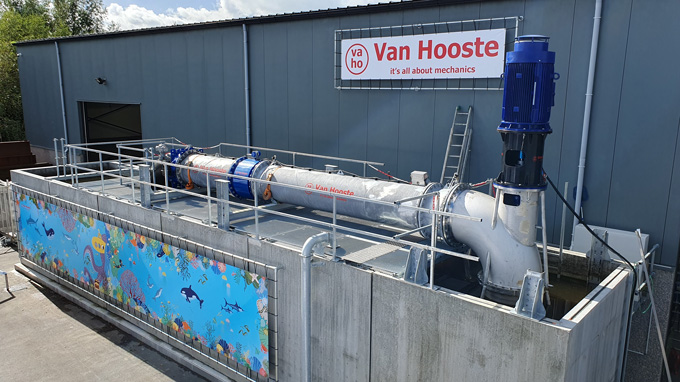

Vyvinuto pro bezpečný průchod ryb: zkušební čerpací stanice Van Hooste umožňuje kontrolu výkonu
Brecht Van Damme, projektový inženýr (vlevo) & Jeroen Macharis, systémový inženýr (Turck Multiprox)

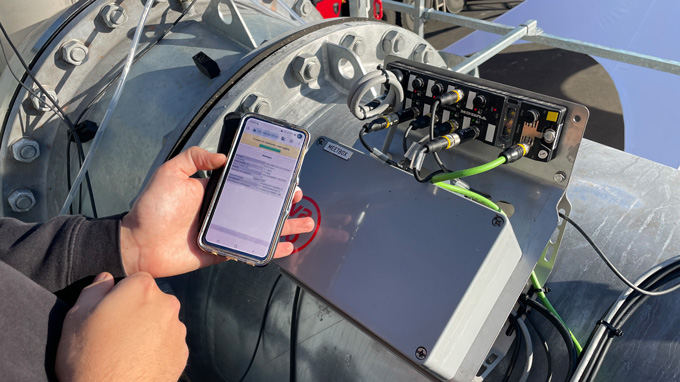

Zpracování dat: IP67 I/O modul s logikou ARGEE a sledováním v reálném čase

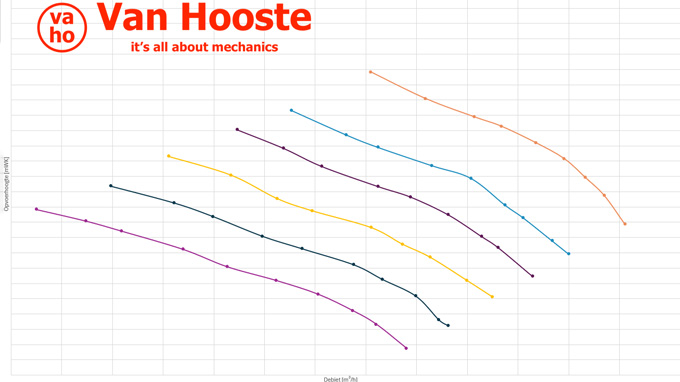

Charakteristická křivka čerpadla je založena na přesných datech ze senzorů společnosti Turck

Rodinná společnost Van Hooste BVBA se sídlem v belgickém Stekene je již více než 40 let pevným partnerem pro vysoce kvalitní řešení v oblasti mechanizace, vodního hospodářství a zpracování kovů. Tento specialista na hydraulické systémy nabízí širokou škálu služeb od podrobného plánování projektů a výroby až po údržbu a vývoj speciálních konstrukcí na míru. Regulace vodní hladiny v chráněných přírodních oblastech je složitý úkol, který je často spojen se značnými riziky pro rybí populaci. Vlámský úřad pro životní prostředí Vlaamse Milieumaatschappij (VMM) proto pověřil společnost Van Hooste vývojem šetrného řešení čerpání pro přírodní rezervaci „De Blankaart“ v Diksmuide. Cílem bylo vytvořit čerpadlo šetrné k rybám, které by zajistilo zachování rybí populace a zároveň účinně regulovalo hladinu vody.

Úkolem bylo zajistit přesný záznam všech relevantních měřených veličin, jako je tlak, točivý moment, otáčky a průtok, aby bylo možné vytvořit komplexní charakteristiku čerpadla. Tato charakteristika poskytuje základ pro stanovení optimálního řízení čerpadla. Brecht Van Damme, projektový inženýr společnosti Van Hooste, se zde opíral o řešení IO-Link od společnosti Turck. Naměřené hodnoty jsou v reálném čase zaznamenávány snímači a převodníky tlaku a zpracovávány v IO-Link I/O modulu. Monitorování v reálném čase a automatické vyhodnocování dat umožňuje průběžně kontrolovat provozní výkon čerpadla a zajistit jeho stabilitu i při měnících se podmínkách prostředí.

Snímání provozních parametrů pomocí senzorů Turck

Společnost Van Hooste používá různé snímače od společnosti Turck: IO-Link snímač tlaku řady PT, jehož naměřené hodnoty se používají k nastavení výtlaku čerpadla. Snímače teploty z řady TS700 monitorují provozní teplotu čerpadla, aby se zabránilo jeho přehřátí. Snímač navíc funguje jako snímač otáček, který zajišťuje, aby čerpadlo vždy pracovalo ve stanoveném rozsahu otáček a zajistilo tak šetrný průchod ryb.

Kromě senzorů Turck byly do systému integrovány také senzory jiných výrobců. Převodníky jsou použity tak, aby jejich analogové výstupní signály (proudové a napěťové) mohly být rovněž integrovány do komunikačního systému IO-Link. Tyto převodníky mění analogové signály na standardizovaná data IO-Link, aby je mohly zpracovávat I/O moduly společnosti Turck.

Zpracování dat pomocí ARGEE FLC

Programovatelný I/O modul TBEN-L5-8IOL zpracovává data pomocí integrované řídicí funkce ARGEE. Měřené parametry lze vyhodnocovat v reálném čase pomocí polního logického regulátoru ARGEE. Charakteristická křivka je automaticky dokumentována v souboru Excel. To je nezbytné pro provedení tovární přejímací zkoušky (FAT), protože společnost Van Hooste musí společnosti VMM poskytnout důkaz, že čerpadlo splňuje všechny požadované technické specifikace.

Optimalizovaná bezpečnost a účinnost

Dlouhodobá dokumentace provozních parametrů, jako jsou tlak, teplota a otáčky, umožňuje vyhodnocovat provozní účinnost po celou dobu životnosti systému a tvoří pevný základ pro budoucí optimalizace. Řešení čerpadla prokázalo svou účinnost a provozní spolehlivost při dosud provedených stolních testech: První výsledky měření ukazují výrazné snížení úhynu ryb ve srovnání s konvenčními systémy, což překonává očekávání z hlediska ochrany místní rybí populace. Úspěšná testovací fáze položila základ pro nadcházející instalaci čerpadla v přírodní rezervaci „De Blankaart“, kde bude brzy pomáhat chránit a zachovávat místní rybí populaci. Systém se tak stává nejen technologickým ukázkovým projektem, ale také udržitelným modelem pro srovnatelné aplikace v oblasti regulace vody a environmentálních technologií.

„Silnou stránkou společnosti Van Hooste je především mechanická výroba konstrukcí a systémů pro vodní hospodářství,“ vysvětluje projektový inženýr Brecht Van Damme. “Obrovskou přidanou hodnotou společnosti Turck Multiprox byla intenzivní spolupráce a kompletní převzetí elektrické části. Postarali se jak o výběr vhodných komponent, tak o jejich naprogramování. Společně jsme bez problémů dosáhli našich cílů.” Kombinací mechanické přesnosti a elektronického řízení vznikl systém, který splňuje všechny technické a ekologické požadavky.
