Put-to-Light ve SmartFactoryOWL

Společnosti Turck a Banner Engineering ukázali systémová řešení pro navádění pracovníka světelnou signalizací v procesech manuální montáže na demonstrační platformě nezávislé na výrobci SmartFactoryOWL

SmartFactoryOWL je demonstrační platforma, která poskytuje podporu v inteligentní automatizaci pro malé a střední podniky na cestě k digitalizované produkci. Jako partner společnosti SmartFactoryOWL je společnost Turck od roku 2016 zastoupena systémem „pick-to-light“, ke kterému nyní vědci a studenti OWL University aplikovaných věd přidali systém „put-to-light“ a informační panel. Systém „put-to-light“ optimalizuje dodávku materiálu, zatímco panel s klíčovými ukazately poskytuje pracovníkům vodítko během procesu montáže. Spolupráce mezi společnostmi Turck, SmartFactoryOWL a Assembly Solutions umožnila vývoj asistenčního systému založeného na projekci pomocí měřicích světelných závěsů EZ-Array.

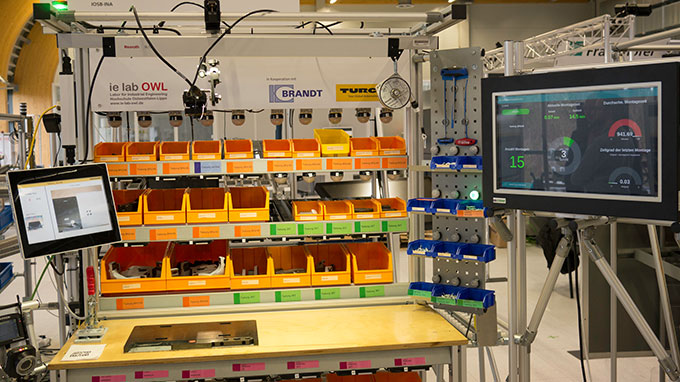

Do systému pick-to-light byl nedávno přidán stavový panel (vpravo)

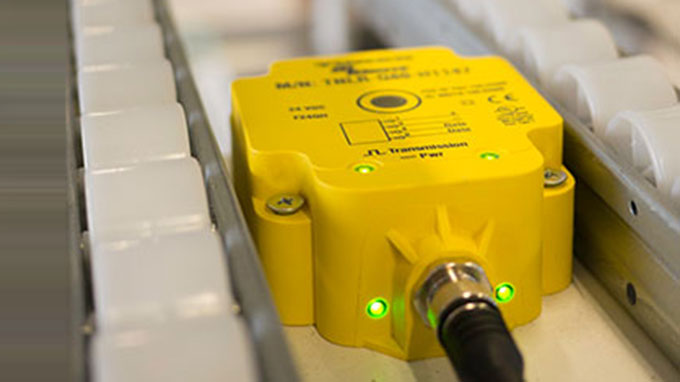

Vychystávací police jsou vybaveny čtecími/zapisovacími hlavami RFID,které identifikují vložené kontejnery

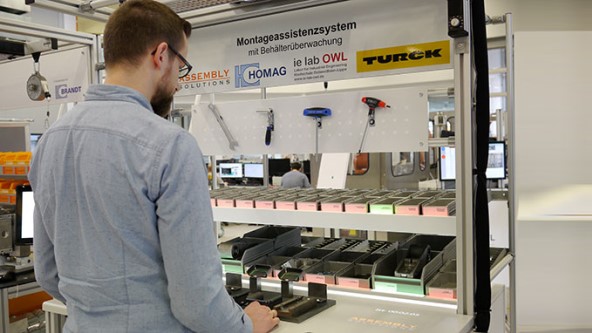

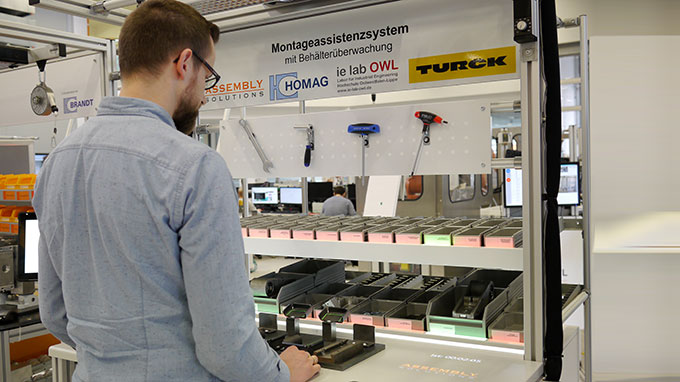

Zvýraznění dalšího kroku: asistenční systémy založené na projekci

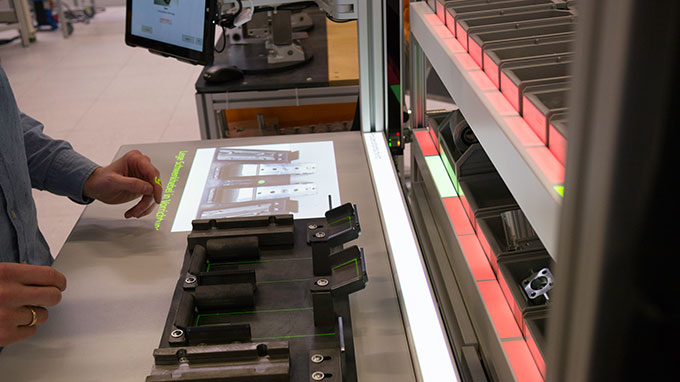

Projekční asistenční systémy s měřicími světelnými závorami od společnosti Banner Engineering

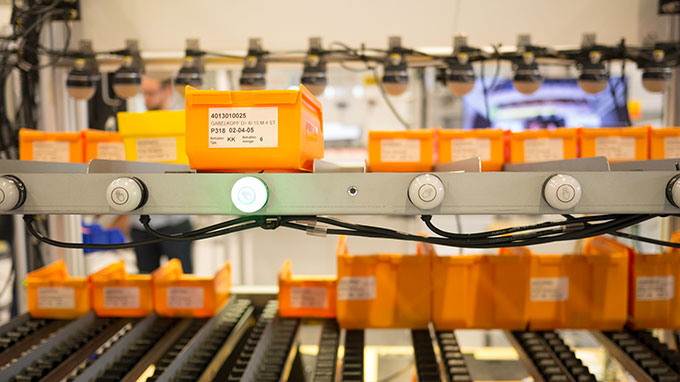

Systém put-to-light indikuje řadu, do které musí být nově naplněný kontejner vložen
Alexander Nikolenko, profesor Sven Hinrichsen, Daniel Riediger, ředitel montážních řešení (zleva)

Řešení nezávislá na výrobci pro praktické testování

Továrna modelu SmartFactoryOWL byla založena v Lemgo v dubnu 2016 univerzitou aplikovaných věd ve Westphalia-Lippe a Fraunhoferovým institutem. „Jedním z cílů SmartFactoryOWL je vyvinout různé koncepty montáže a používat je samostatně nebo kombinovaně,“ říká profesor Sven Hinrichsen, který ve SmartFactoryOWL zastupuje oblast průmyslového inženýrství.

Pick-to-light pro každý požadavek

Hinrichsen a jeho tým pracují dva roky se systémem pick-to-light vyvinutým společností Turck a jejím partnerem pro optické senzory, Banner Engineering. Původně bylo cílem optimalizovat proces ruční montáže se širokou škálou variant pro výrobce strojů. První verze světelně řízeného systému navádění pracovníků byla dokončena ve stejném roce, v němž byla továrna založena, a dodnes se neustále rozvíjí.

Rozšíření s put-to-light a RFID

Sven Hinrichsen a někteří z jeho studentů vyvinuli v modelovém systému SmartFactoryOWL řešení „put-to-light“ pro optimalizaci materiálové logistiky. Systém automaticky upozorní sklad na jakýkoli prázdný kontejner. „Na rozdíl od kontejnerů označených štítky, umožňuje tento RFID systém zapisovat do tagů skutečný obsah kontejnerů. Díky rychlému přenosu informací jsme schopni snížit počet požadovaných kontejnerů, a tím také snížit úroveň zásob v závodě,“ vysvětluje Sven Hinrichsen.

Přehled díky zobrazení klíčových ukazatelů

Skutečný průběh procesu montáže je pracovníkovi zobrazen v reálném čase pomocí obrazovkového panelu vedle pracovní stanice. Panel může zobrazovat vyrobenou velikost šarže, seznam objednávek a další klíčové ukazatele. Panel získává svá data přímo z HMI/PLC TX513 systému pick-to-light prostřednictvím OPC-UA. "Každý jednotlivý krok je zaznamenán, takže máme nepřetržité informace o stavu," vysvětluje rozhodnutí Hinrichsen.

Projekční asistenční systémy od Assembly Solutions

Firma Assembly Solutions vyvinula systém, který promítá aktuální pracovní pokyny a komponenty přímo na pracovní stůl pomocí projektoru. Projekce zobrazuje potřebné informace pro správnou montáž pomocí obrázků, symbolů a prostého textu. Světelné paprsky, šipky nebo jiné symboly označují, která součást musí být v daném kroku namontována a jak. To vede operátora nepřetržitě celým procesem, čímž se snižuje míra chyb a zvyšuje produktivita.

Dva páry měřících světelných závěsů společnosti Banner Engineering EZ-Array, které jsou namontovány vodorovně a svisle před policí pro vychystávání s kontejnery na komponenty, zkontrolují, zda byl vybrán správný komponent. Světelné závěsy tvoří 2D souřadnicový systém, ve kterém lze snadno definovat a nastavit polohy a velikosti kontejnerů. Proto jsou tyto závěsy nezávislé na vozíku pro skladování kontejnerů. Závěsy EZ-Array komunikují přes Modbus RTU s modulem TBEN-S-2COM společnosti Turck, který zase komunikuje s řídícím PLC přes Modbus TCP.
