Asistenční systém s kaskádovými moduly pick-to-light

KEB Automation optimalizovala čtyři pracovní stanice asistenčním systémem pro ruční vychystávání objednávek - intuitivní navádění pomocí řešení pick-to-light od společnosti Turck

Za účelem zvýšení kvality a efektivity ručního vychystávání objednávek otestovala firma KEB Automation systém světelného navádění na balicí stanici. Společnost Turck poskytla dodavateli hardware a řídicí technologie typu pick-to-light založené na řadě PTL110 od svého partnera pro optické senzory, Banner Engineering. Kompletní balíček připravený k připojení skládající se z napájecího zdroje, propojovacích kabelů a sběrnicových modulů PTL, jako jsou světla, dotyková tlačítka nebo senzory, zaujal svou snadnou instalací a bezdrátovou komunikací ve vybraných bodech. Společnost KEB ve svém sídle v Barntrupu již nyní používá systém na čtyřech balicích stanicích. Montážní oblast je další částí závodu, kde se připravuje optimalizace.

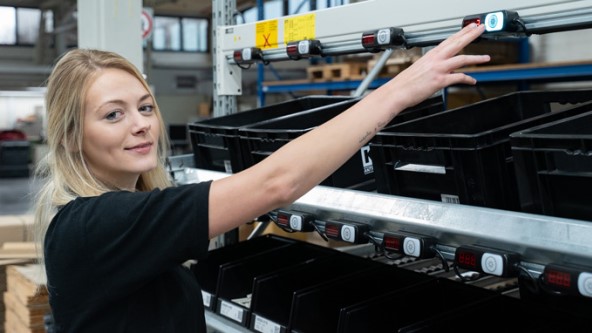

PTL systém navádí zaměstance intuitivně balicím procesem

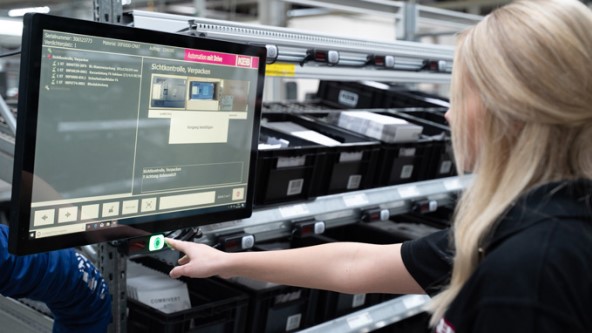

Software zobrazuje na obrazovce ilustrované instrukce

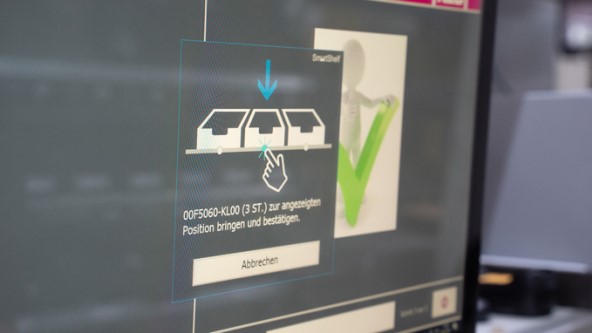

Uživatelské rozhraní programu poskytuje uživateli přesné informace o dalším pracovním kroku

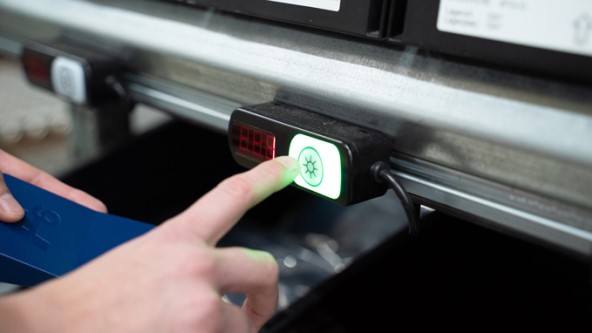

Díky protokolu Modbus lze tlačítka PTL110 jednoduše kaskádovat

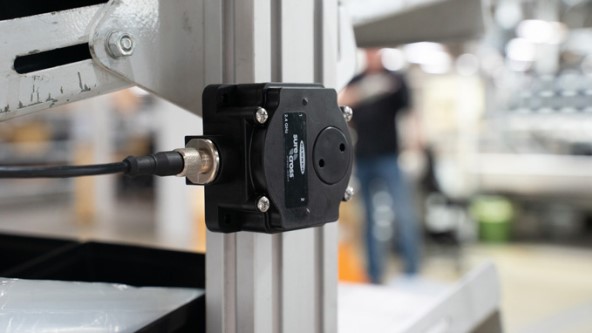

Tam, kde není možné systém PTL připojit kabelem, nabízí společnost Banner bezdrátové řešení pomocí modulů DX80

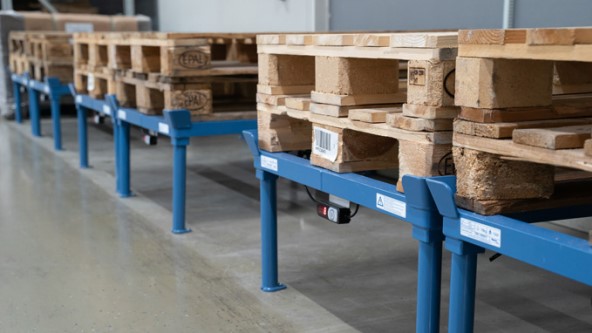

Moduly PTL110 v nakládací části linky jsou k systému připojeny bezdrátově

Přístroje, jako jsou frekvenční měniče, jsou baleny v KEB pomocí specifických materiálových plánů

Phillip Hannesen, projektový inženýr v oddělení přípravy výroby KEB

Sběrnicový systém místo kabelových svazků
Díky své interní odbornosti naprogramovala KEB počítačově podporované uživatelské rozhraní pro dotykové monitory a poté hledala správné řešení pick-to-light s prosvětlenými dotykovými tlačítky nebo senzory. První výsledky: „Rozhodně jsme chtěli použít sběrnicové komponenty, abychom snížili instalační úsilí na pracovních stanicích s mnoha oddíly. Jinak bychom měli na policích opravdové svazky kabelů", vysvětluje Phillip Hannesen, projektový inženýr ve výrobě elektroniky ve společnosti KEB. Uvedení řady PTL110 na trh od optoelektronického partnera společnosti Turck, společnosti Banner Engineering, proto přišlo přesně ve správný čas - kaskádovatelná jednotlivá zařízení s multifunkční indikací, volitelným dotykovým tlačítkem, optickým senzorem a alfanumerickým displejem. Moduly spolu komunikují prostřednictvím protokolu Modbus.

Kompletní balíček, připravený k připojení
Společnost Turck vyvinula kompletní balíček připravený k připojení pro snadnou integraci zařízení PTL na místě. Dodávané kompaktní spínané napájecí zdroje IP67 a na obou koncích připojené předem sestavenzapojené kabely plus konektory a Y rozdělovače pro napájení konkrétních místh. Převodník RS485-USB zajišťuje připojení k počítači. Nové technické možnosti umožnily společnosti KEB dále rozvíjet asistenční systém a od začátku byli do procesu vývoje zapojeni také zaměstnanci společnosti.

Potvrzení dotykovým nebo optickým senzorem
Zaměstnanci zahájí operaci skenováním sériového čísla zařízení. Přidružený pracovní plán SAP se automaticky zobrazí na obrazovkách a typový štítek se také automaticky vytiskne a vyvolá se seznam materiálů. Zatímco monitory zobrazují ilustrované pokyny, modul PTL110 označuje cestu k odpovídajícímu bodu odebrání. V tomto případě se rozsvítí zeleně a krátce blikne žlutě, jakmile je výběr potvrzen pomocí kapacitního dotykového tlačítka. Různé procesy probíhají v nakládací zóně, kde jsou palety umístěny na nízkých stojanech a zařízení PTL proto nejsou namontována ve výšce hlavy. "Myšlenku jsme získali ze skutečnosti, že zadní dveře některých automobilů lze otevřít pohybem nohy", vzpomíná Hannesen. Inženýři společnosti KEB proto pro sběrná místa vybrali moduly PTL s bezkontaktní detekcí. Zaměstnanci nyní opatrně odkládají balíčky oběma rukama a jako potvrzení musí jen umístit nohu pod optický senzor.

Bezdrátová komunikace pro vzdálené oblasti
Pilotní projekt zahrnoval trasu vysokozdvižného vozíku mezi hlavní pracovní zónou a jiným místem pro zboží, připravené k odeslání. Místo naáročné kabeláže modulů PTL, v délce několika metrů, využili specialisté z East Westphalian bezdrátové spojení bezdrátovým systémem Banner DX80. Vysílač a přijímač byly nainstalovány do 30 minut pomocí funkce „Plug and play“, vysvětlil Hannesen. Bezdrátové řešení udělalo dojem i na kolegy KEB v USA, kteří testovali mobilní vychystávací stanici se 60 moduly pick-to-light. Bezdrátová komunikace bude v budoucnu zvažována také pro kombinaci asistenčního systému a intralogistických továrních vozidel.
