Senzory tekutin, které myslí samy za sebe

Senzory řady Fluid+ kombinují to nejlepší z analogového světa s výhodami digitální datové komunikace. Přečtěte si bílou knihu a zjistěte, jakých chyb byste se měli při používání snímačů průtoku vyvarovat.

STÁHNĚTE SI BÍLOU KNIHU

Pravděpodobně nejlepší řada snímačů tekutin pro tlak, teplotu, průtok a hladinu.

Všechny senzory této řady mají stejnou intuitivní koncepci ovládání a stejné další digitální funkce, které vám usnadní měření tekutin.

Generace senzorů, která je oproštěná od dědictví svých předchůdců – zavázaná výhradně k požadavkům a aplikacím našich zákazníků.

Výsledkem je intuitivní koncept ovládání napříč všemi typy zařízení, který usnadňuje uvádění do provozu a manipulaci, více než kdykoli předtím. Absence mechanických tlačítek také znamenala, že jsme byli schopni navrhnout extrémně robustní kryt se stupněm krytí IP69K. Modulární procesní připojení umožňují zákaznicky specifické kombinace senzoru a čidla v krátkých dodacích lhůtách. Snímače poskytují dodatečné informace pro monitorování stavu nebo řešení mezi snímači a cloudem prostřednictvím IO-Link, aby bylo možné využít plný potenciál rodiny snímačů. Fluid+ – řada senzorů nové generace.

Jednoduché uvedení do provozu

  • Jednotný koncept ovládání s kapacitními tlačítky a ovládáním gesty
  • Automatická detekce NPN/PNP
  • Radarový monitor, konfigurátor IODD, Quick-Teach, kontrola Delta Flow a další funkce pro rychlé a bezpečné uvedení do provozu i v náročných aplikacích

Maximální flexibilita

  • Hlava senzoru otočná o 340 stupňů umožňuje optimální polohování bez nutnosti přizpůsobení procesního připojení.
  • Datové profily jiných výrobců senzorů lze emulovat pro hladký přechod na zařízení Fluid+

Vysoká dostupnost systému

  • Maximální odolnost díky krytí IP69K a bez nutnosti použití mechanických tlačítek
  • Blokovací mechanismus zabraňuje výpadkům systému v důsledku manipulace se senzorem
  • Použité materiály jsou odolné vůči UV záření a solné mlze pro venkovní aplikace

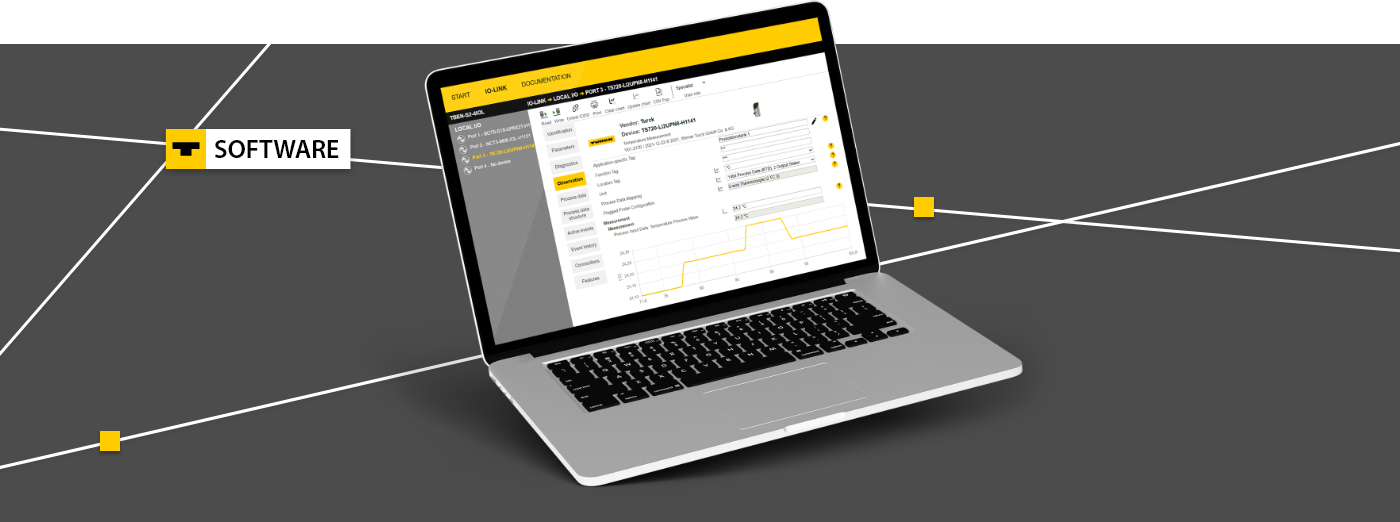

Získejte více s TAS

Pomocí bezplatného softwaru TAS Desktop pro uvedení do provozu můžete konfigurovat snímače kapalin snadněji a rychleji než kdykoli předtím. Díky službě TAS Cloud můžete využívat dodatečná data ze senzorů kapalin pro inteligentní sledování stavu - a to i napříč závody a hranicemi států.

Přehled našich senzorů Fluid+

Hlídače průtoku FS+

Vysoce robustní senzor FS+ pro monitorování průtoku a teploty



  • Integrované měření teploty eliminuje potřebu dalšího snímače v jednoduchých aplikacích.
  • Kontrola Delta Flow pro spolehlivé uvedení do provozu, a to i v případě kolísání průtoku
  • Quick-Teach pro rychlé uvedení do provozu
  • Robustní materiály a koncepce bezešvého těsnění snímače umožňují splnění požadavků na krytí IP66, IP67 a IP69K.

Snímače teploty TS+

Senzory TS+ s rozhraním IO-Link nabízejí inteligentní funkce pro snadné uvedení do provozu a prediktivní údržbu.



  • Kompaktní zařízení s integrovaným senzorem nebo vyhodnocovací zařízení s připojenou senzorovou jednotkou
  • Kompatibilní s termočlánkovými sondami
  • Automatická detekce sondy typu TC nebo Pt.
  • Zjednodušené uvedení do provozu: Více procesních připojení, výkonné funkce automatické detekce a adaptivní mapování dat IO-Link.

Snímače tlaku PS+

Řada PS+ pro intuitivní ovládání představuje generační změnu v technologii senzorů kapalin.



  • Dvoubarevný displej indikuje překročení nastavené hodnoty změnou barvy na červenou.

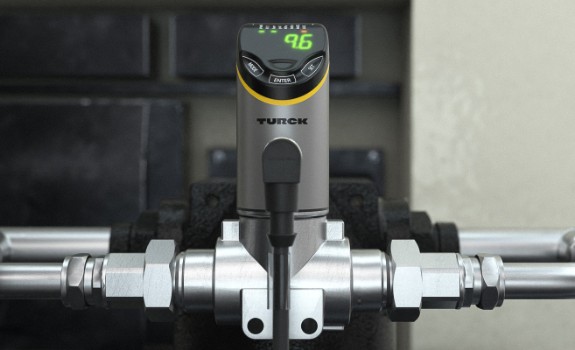

  • Varianty pro měření diferenčního tlaku s jedním snímačem (viz obrázek)
  • Přístroje s keramickou měřicí buňkou nebo plně svařovanou kovovou měřicí buňkou pro odolnost proti přetlaku až do sedminásobku jmenovitého tlaku.

Snímače hladiny LRS+ a LUS+

Radarové snímače IO-Link LRS+ pro měření hladiny a ultrazvukové snímače hladiny LUS+ pro malé a střední nádrže.



  • Ultrazvukový senzor LUS+ pro menší nádrže do vzdálenosti měření 1,30 m
  • Radarový senzor LRS+ pro náročné aplikace a větší nádoby s měřicí vzdáleností až 10 metrů.
  • Radar Monitor vizualizuje radarové odrazy v reálném čase pro jednoduché potlačení rušivých signálů od mříží nebo jiných překážek

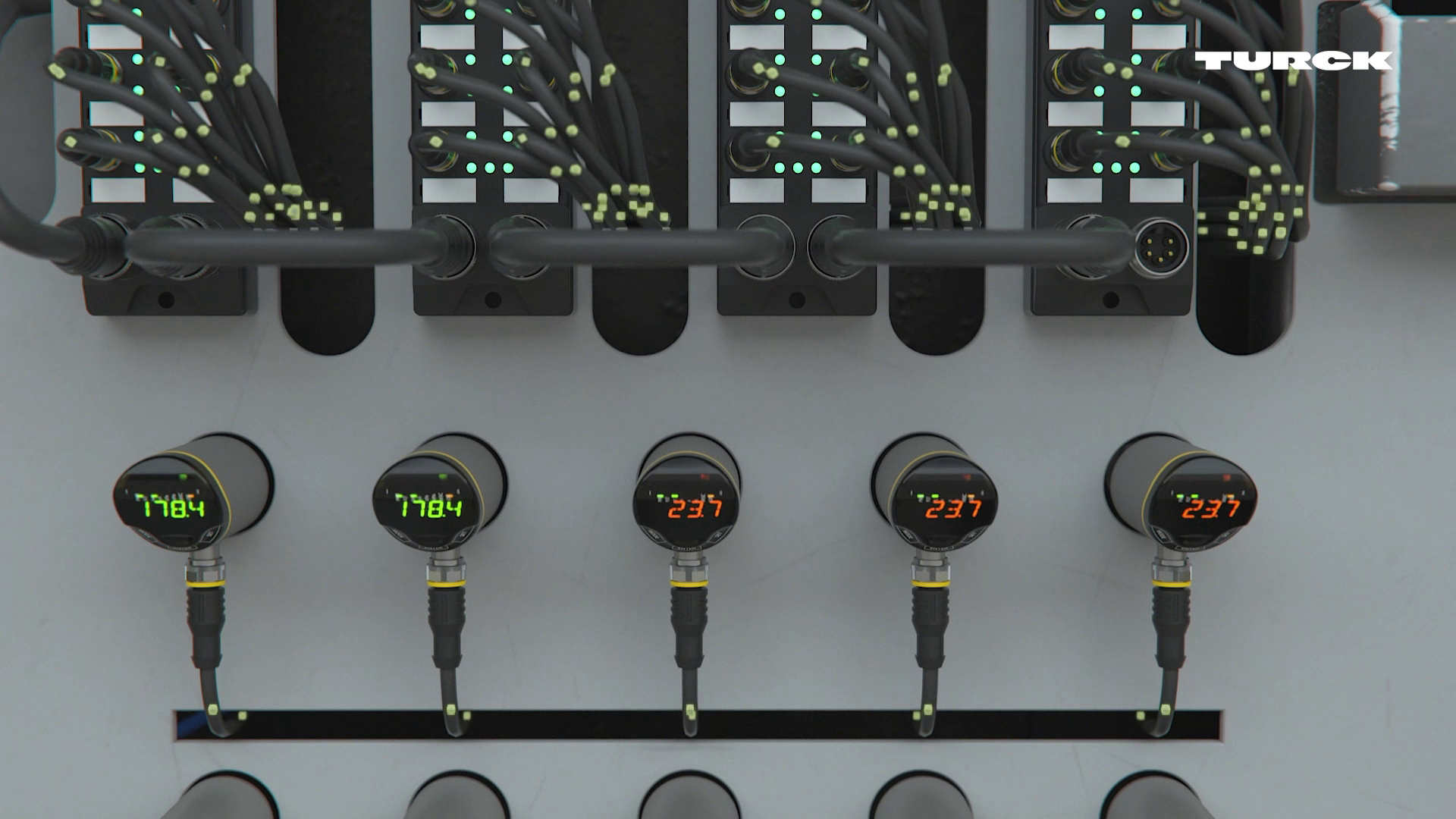

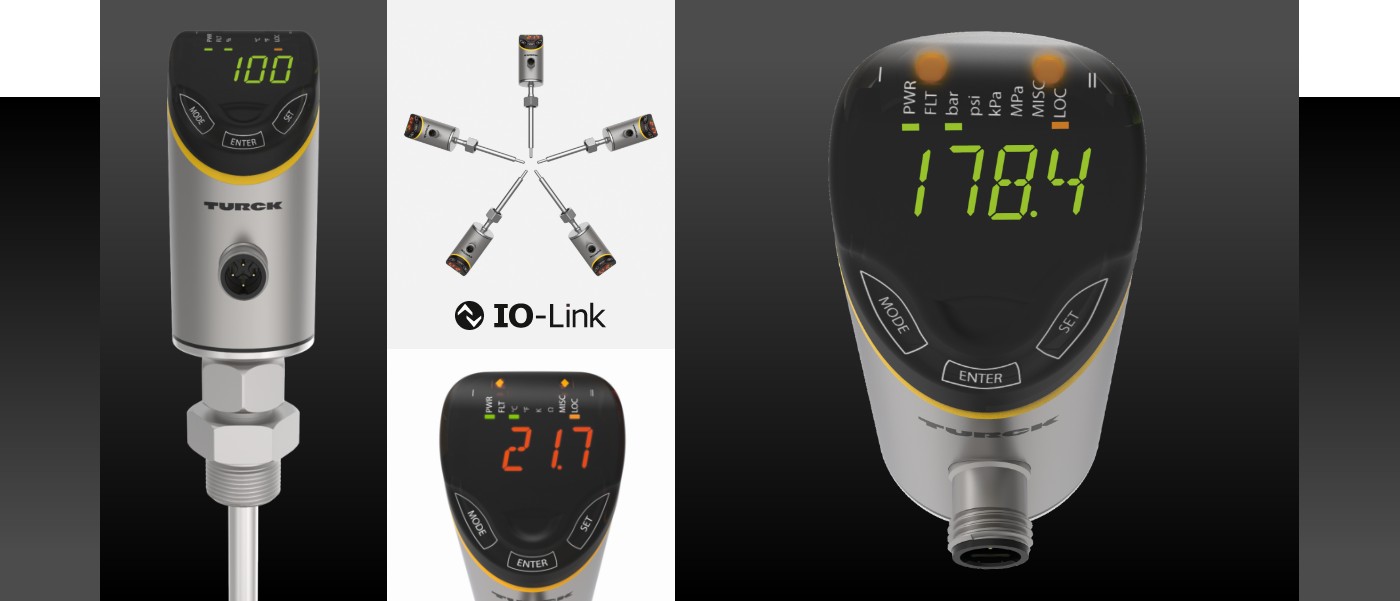

Pět senzorů – jeden způsob ovládání

Pět senzorů - jeden vzhled a pocit

Sensor-to-Cloud

Sensor-to-Cloud

  • IO-Link 1.1 pro přenos dalších dat pro sledování stavu nebo prediktivní údržbu
  • Bezproblémová integrace do řešení Turck Cloud Solutions umožňuje propojení snímače s cloudem bez nutnosti programování.
  • Spínací chování lze nastavit na normálně otevřené nebo normálně zavřené

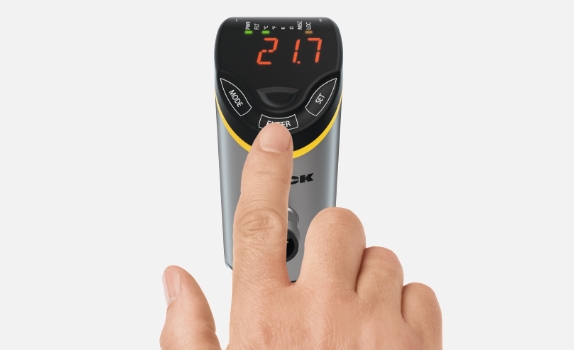

Kapacitní dotyková tlačítka

Kapacitní dotyková tlačítka

Kapacitní ovládací tlačítka jsou více než jen moderní vychytávky: odstranění mechanických tlačítek umožňuje stupeň krytí až IP69K. Ten je zaručen trvale i při dlouhodobém používání. Funkce dotykového ovládání navíc umožňuje snadné ovládání pomocí gest, jako je zamknutí/odemknutí zařízení přejetím prstem.

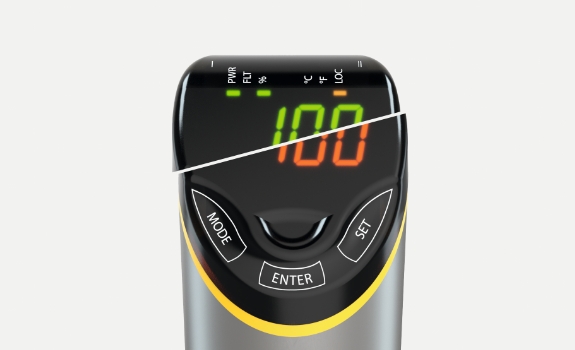

Dvoubarevný displej

Dvoubarevný displej

Dvoubarevný 14segmentový displej jasně ukazuje kritické hodnoty změnou barvy na červenou. Tím je zajištěno, že i nezaškolení zaměstnanci mohou okamžitě vidět, kdy se naměřená hodnota vymyká kontrole.

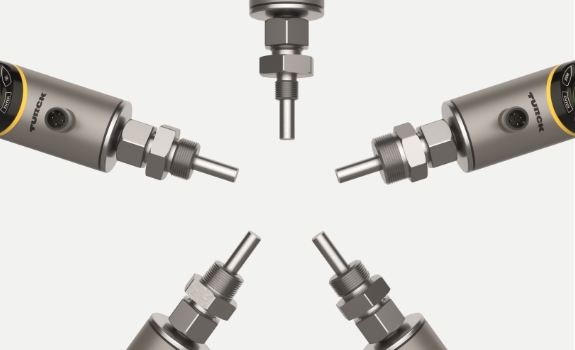

Modulární procesní připojení

Modulární procesní připojení

Procesní připojení a senzorové jednotky s různými principy měření lze ve výrobě flexibilně kombinovat. To zkracuje dodací lhůty i u vzácných kombinací. Modulární princip konstrukce také dláždí cestu pro unikátní snímač diferenčního tlaku s duálním procesním připojením.

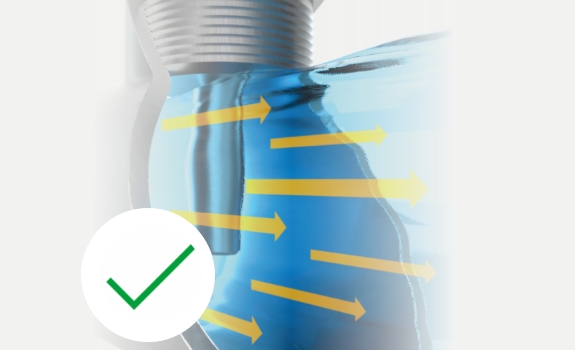

Individuální talenty

Individuální talenty

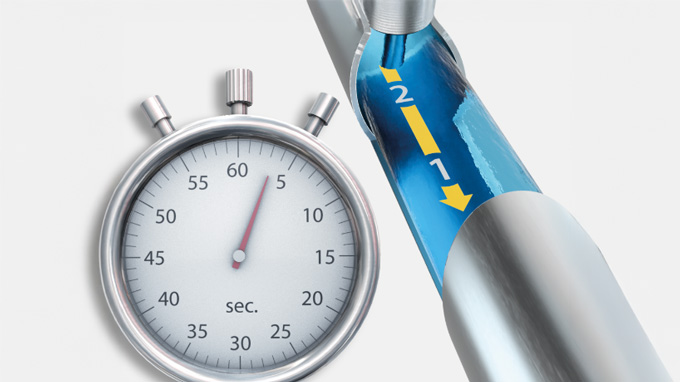

Navzdory uniformitě rodiny má každý typ snímače specifické vlastnosti, aby bylo jejich použití a uvedení do provozu co nejjednodušší. Například kontrola Delta Flow u FS+ usnadňuje procesně bezpečné nastavení referenční hodnoty průtoku.

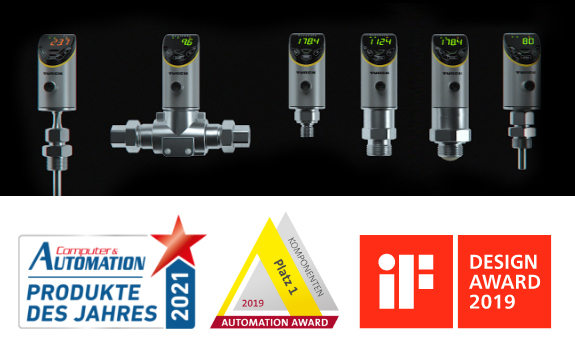

Vítězná rodina

Vítězná rodina

Koncepce konstrukce a ovládání PS+ zaujala odbornou porotu IF Design Award v roce 2019. Návštěvníci veletrhu SPS zvolili FS+ na 1. místě v kategorii standardních komponent a senzorové techniky v Automation Award odborného časopisu elektro AUTOMATION na konci roku 2019. V kategorii Senzory a měřicí technika FS+ přesvědčila také mnoho čtenářů odborného časopisu Computer und Automation, kteří ji zvolili na 2. místě.

Bílá kniha: Pět nejčastějších chyb při kontrole průtoku

Tato bílá kniha upozorňuje na běžné chybné představy a úsudky při výběru a instalaci průmyslového systému monitorování průtoku. Pomáhá uživatelům při výběru vhodného snímače i při zajištění jeho správné instalace a uvedení do provozu.

Senzory Fluid+ v praxi

Příklady aplikací ukazují, jak uživatelé těží z výhod snímačů řady Fluid+, způsobem, který je jasný, praktický a věcný.

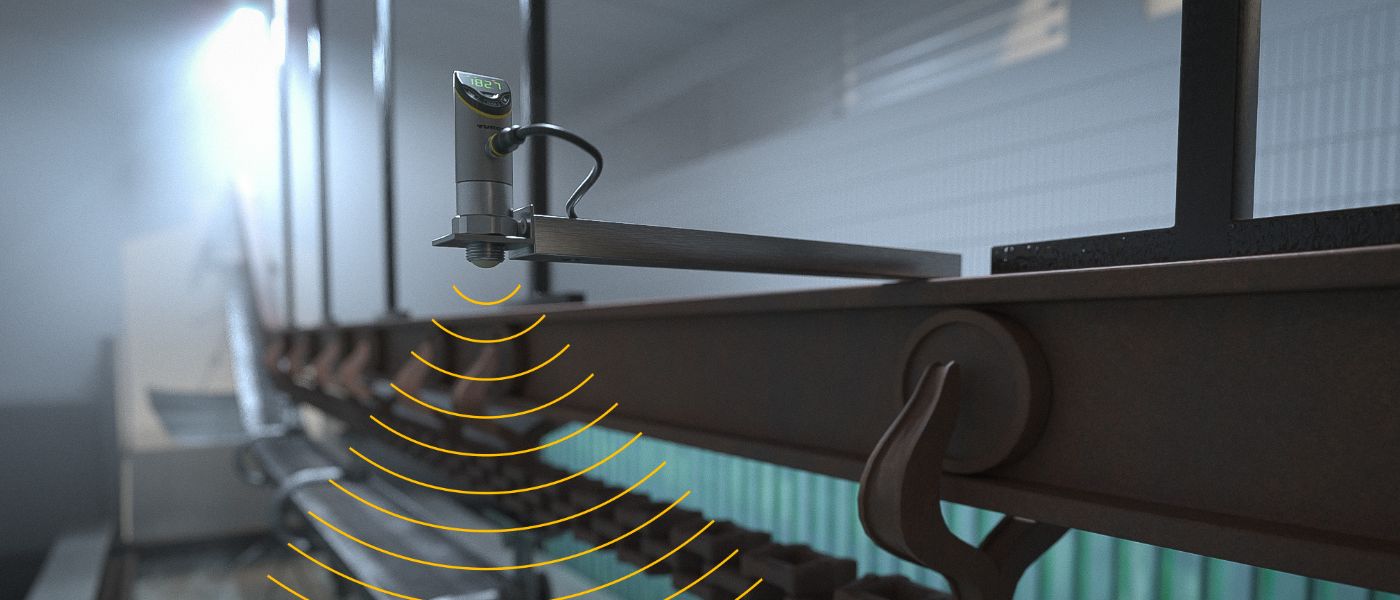

Měření hladiny v ponorné lakovně

Ze vzdálenosti až deseti metrů měří radarové senzory LRS+ vzdálenost a hladinu katodických ponorných lázních

DALŠÍ INFORMACE

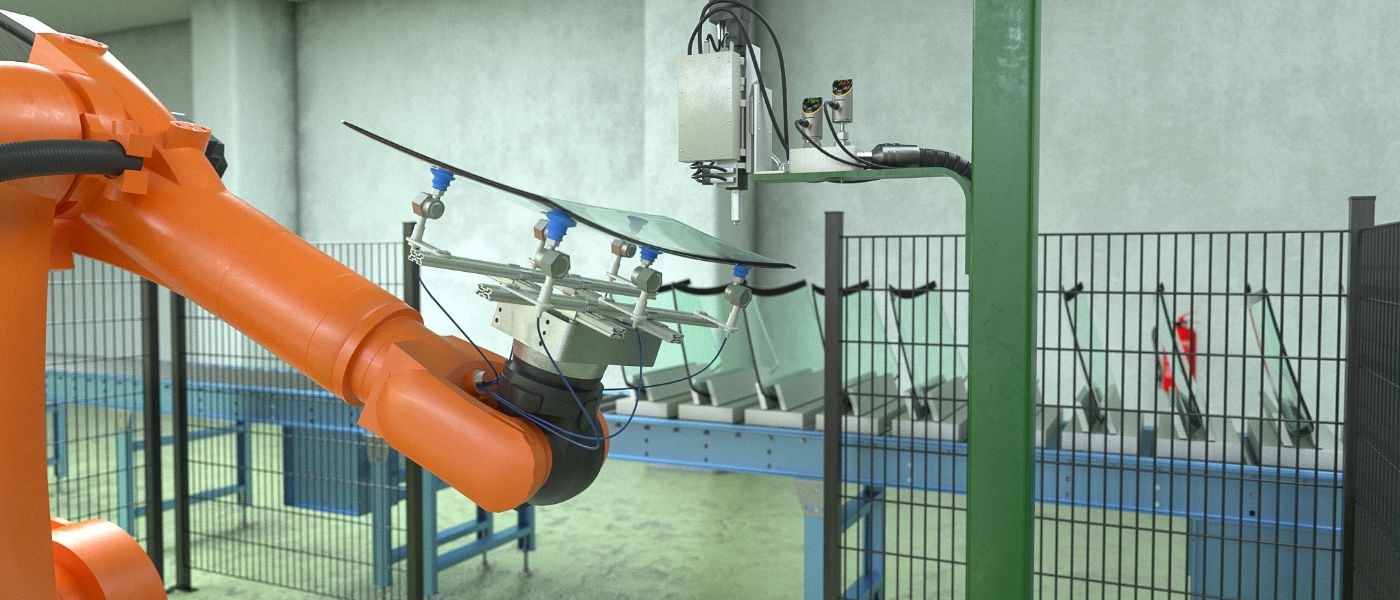

Zajištění kvality na lepicím robotu

IO-Link snímače tlaku PS+ a teploty TS+ zajišťují rovnoměrné vlastnosti toku lepidel

DALŠÍ INFORMACE

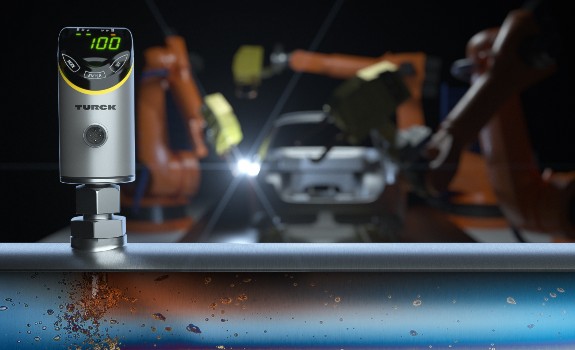

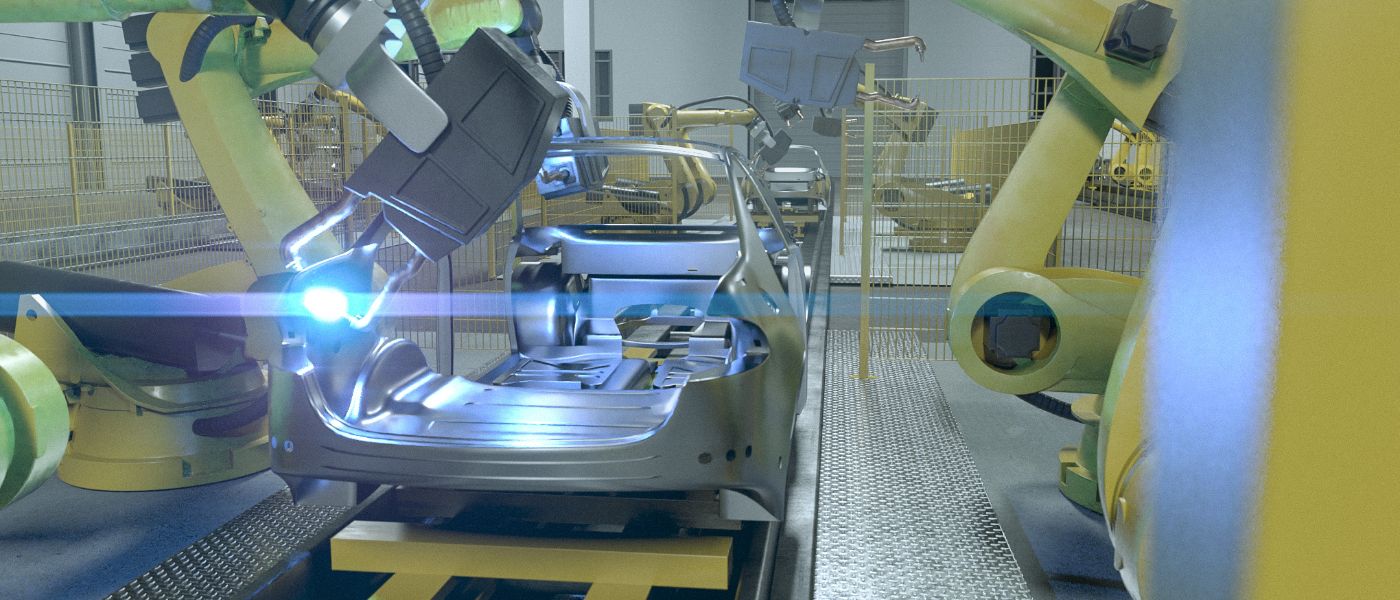

Monitorování chladicího okruhu na svařovacích kleštích

Snímače průtoku FS+ monitorují průtok chladicí kapaliny a varují před kritickými změnami teploty

DALŠÍ INFORMACE

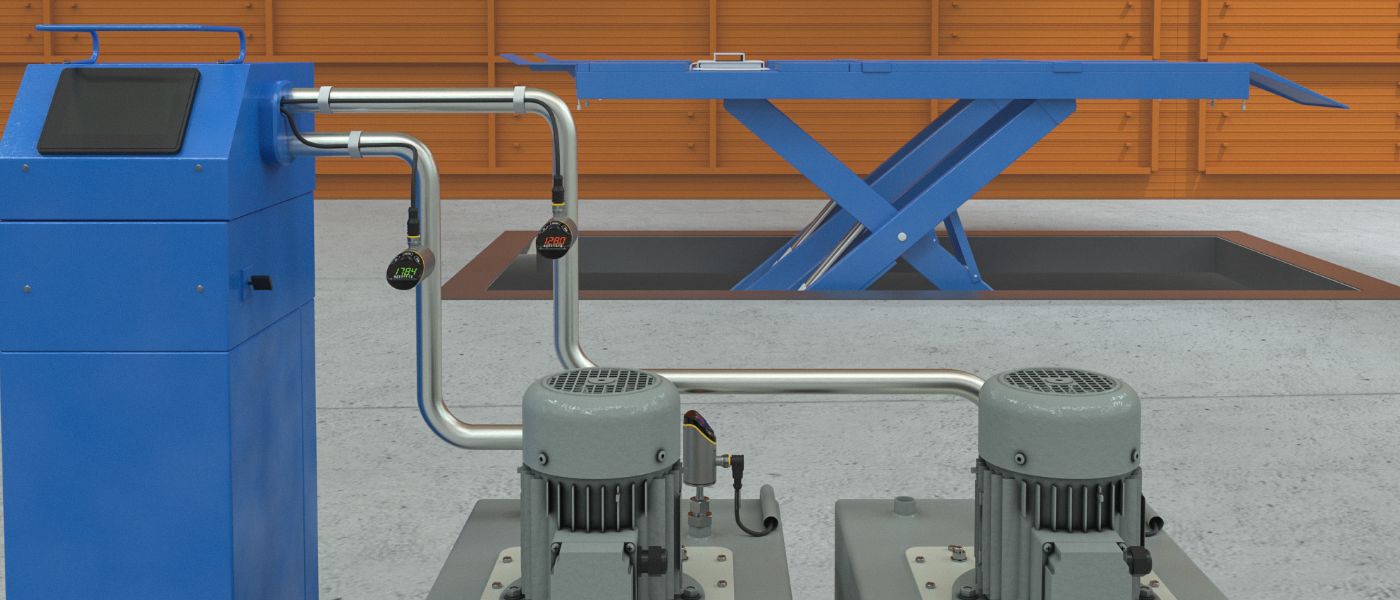

Měření procesního tlaku v nůžkovém zvedáku

Senzory PS+ spolehlivě kontrolují tlak hydraulických válců

DALŠÍ INFORMACE

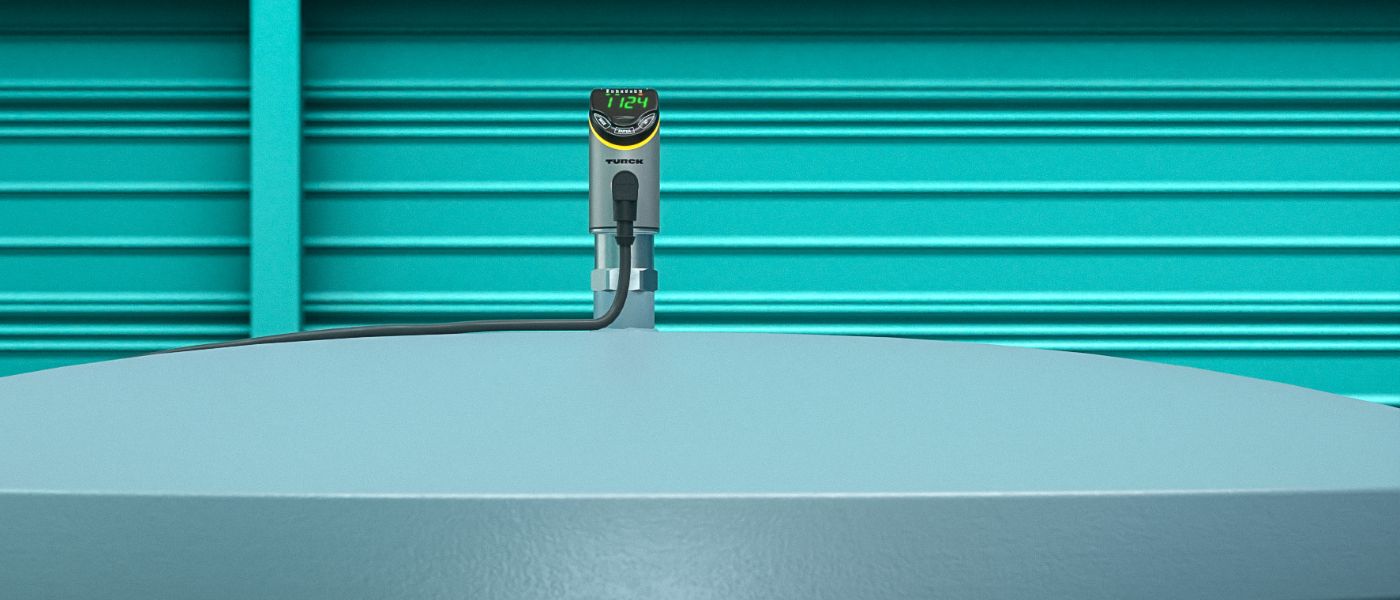

Kontrola hladiny v centrálním mazacím systému

Ultrazvukové senzory LUS+ spolehlivě detekují hladinu v nádržích s mazivem

DALŠÍ INFORMACE

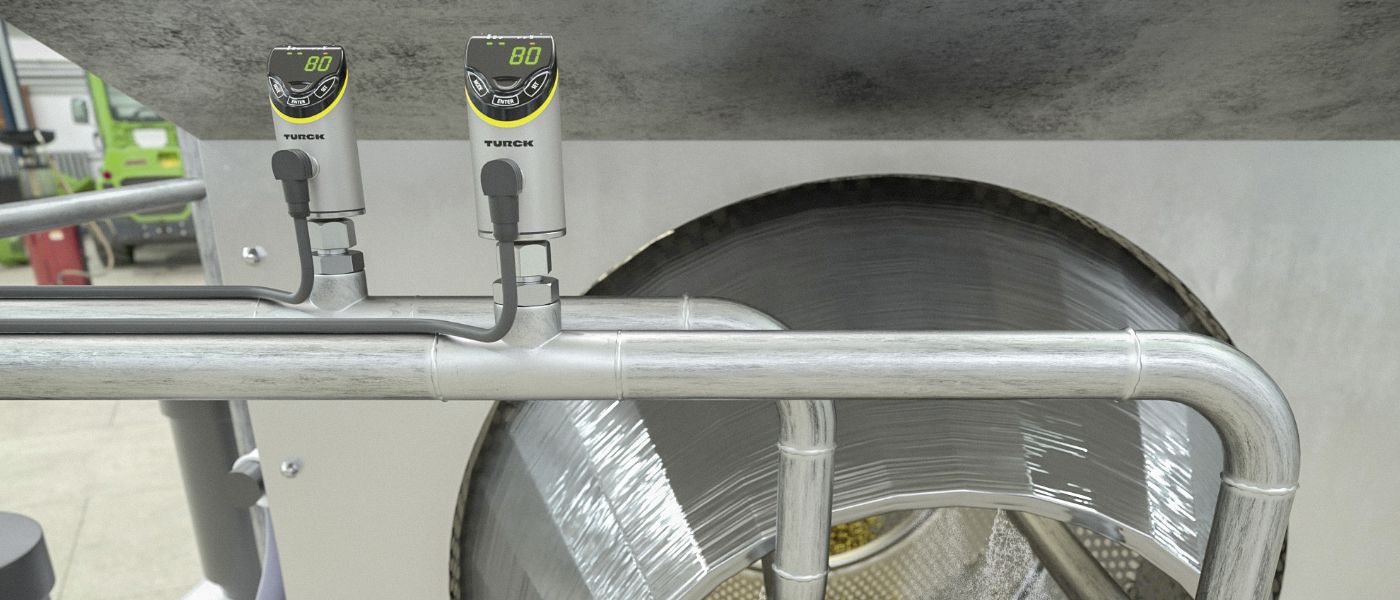

Monitorování průtoku v bubnových pračkách

Průtokové senzory IO-Link řídí dodávku čisticích prostředků

DALŠÍ INFORMACE

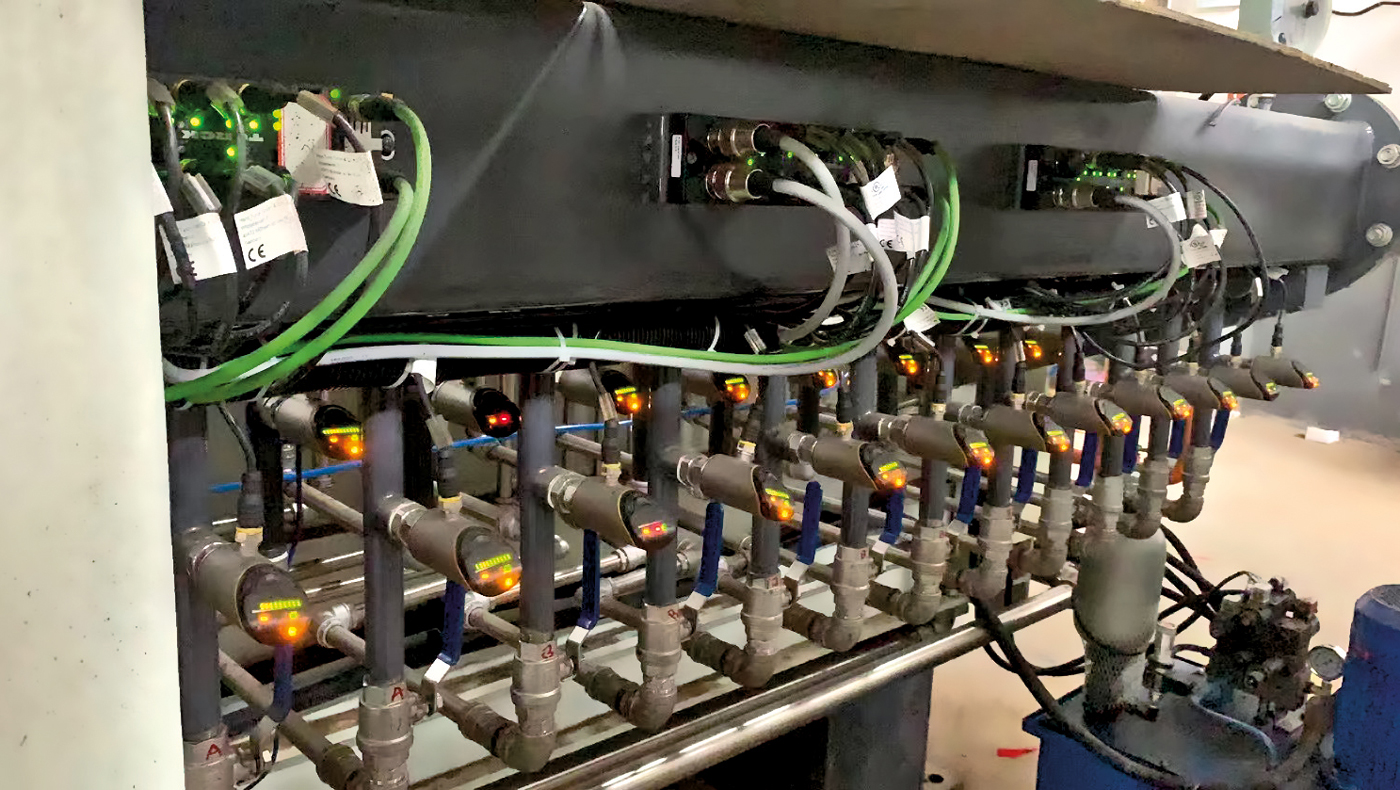

EFEKTIVNÍ CHLAZENÍ PRŮMYSLOVÝCH PECÍ

Průtokové senzory Turck FS+ zajišťují účinné chlazení průmyslových pecí prostřednictvím monitorování průtoku a teploty v reálném čase

LEARN MORE

Rodinné album: Na obrázku pět individuálních talentů

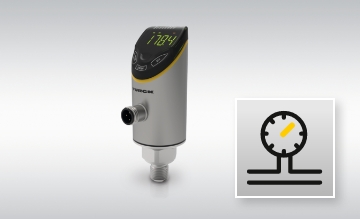

PS+ snímače tlaku

Řada PS+ je určena pro tlakové rozsahy do 600 barů a je k dispozici s osvědčenými keramickými měřicími články (PS310) i kovovými měřicími články (PS510).

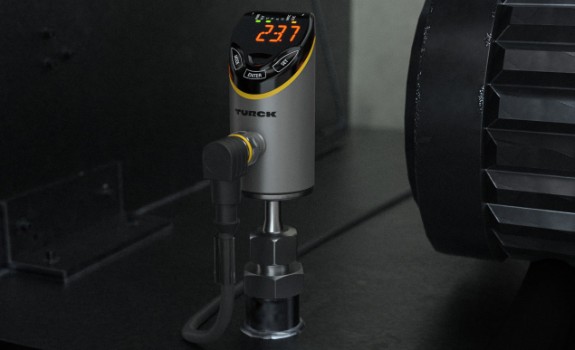

TS+ snímače teploty

Senzory TS+ jsou k dispozici jako kompaktní jednotky TS700 s integrovaným teplotním čidlem nebo jako TS720 se samostatnou vyhodnocovací a zobrazovací jednotkou pro připojení odporových teploměrů nebo termočlánků.

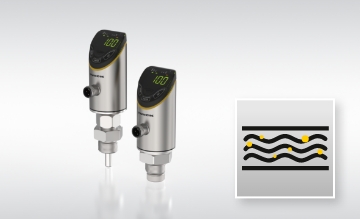

FS+ snímače průtoku

FS+ zajišťuje spolehlivé a rychlé uvedení do provozu díky funkcím Quick-Teach a Delta-Flow-Monitoring. V může také vyvést hodnoty teploty média, což eliminuje potřebu dalších teplotních čidel.

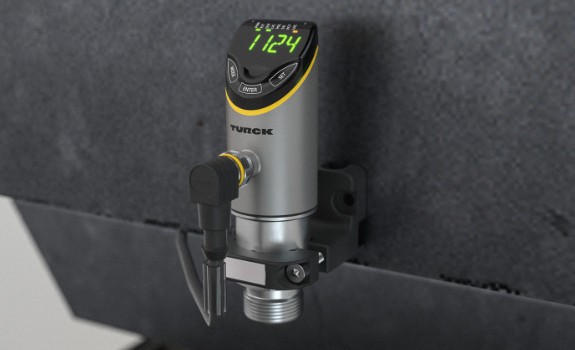

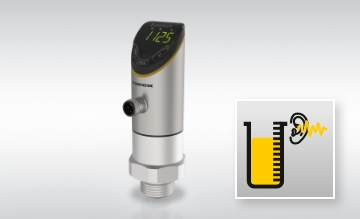

LUS+ ultrazvukové snímače hladiny

Přístroj THE LUS+ spolehlivě zaznamenává hladiny do hloubky 0,4 nebo 1,3 metru a odolává tlaku od 0,5 do 5 barů na procesním připojení. Naměřené hodnoty se zobrazují jako objemy přiřazením parametrů dle aktuální geometrie nádoby.

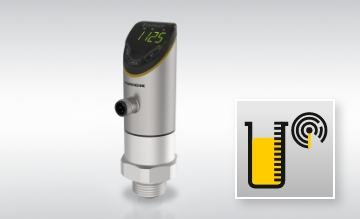

LRS+ radarové snímače hladiny

Řada LRS+ byla vyvinuta pro měření hladin v rozsahu 0,35 až 10 metrů. Na rozdíl od optických nebo ultrazvukových hladinoměrů poskytují hladinoměry LRS+ spolehlivé naměřené hodnoty i přes rušivé vlivy, jako je prach, vítr nebo světlo.

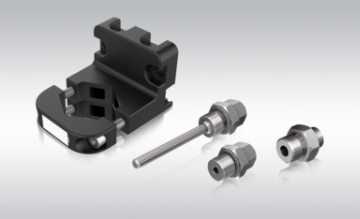

Fluid+ příslušenství

Rozsáhlé příslušenství platformy Fluid+, včetně montážních držáků, ochranných trubek, chladičů a propojovacích kabelů, dokládá její promyšlenou konstrukci. Naše databáze nabízí vhodné možnosti pro každý produkt.

Zeptejte se odborníka

Máte-li jakékoli dotazy týkající se rodiny snímačů Fluid+ nebo konkrétního zařízení, použijte náš kontaktní formulář. Naši odborníci vám rádi poradí.

Naši odborníci

Dr. Bruno Gries (vpravo dole) TS+ a PS+, Raphael Scholzen (vlevo dole) FS+, Markus Bregulla (vlevo nahoře) LUS+, Raphael Penning (vpravo nahoře) LRS+
